Mạch bảo vệ nào được tích hợp trong bộ khuếch đại dạng tấm?

Đối với bất kỳ người đam mê âm thanh nào, người chế tạo loa tự làm hoặc kỹ sư âm thanh chuyên nghiệp, tiếng 'bật' đột ngột của một chiếc loa bị nổ là một cơn ác mộng. Nó thường báo hiệu việc sửa chữa tốn kém hoặc thay thế toàn bộ thiết bị. Trong thế giới loa active, nơi bộ khuếch đại được tích hợp trực tiếp vào thùng loa, rủi ro thậm chí còn cao hơn. Đây là nơi bộ khuếch đại tấm bước vào—không chỉ với vai trò là nguồn điện mà còn là người bảo vệ hệ thống âm thanh của bạn.

Bảng khuếch đại loa chủ động chất lượng cao không chỉ có công suất thô. Đây là một phần kỹ thuật phức tạp được thiết kế để quản lý nhiệt, điều chỉnh điện áp và đảm bảo rằng các trình điều khiển tinh vi (loa trầm và loa tweeter) không bị đẩy vượt quá giới hạn vật lý của chúng. Nếu không có các lưới an toàn tích hợp này, một điện áp tăng vọt đơn giản hoặc một khoảnh khắc phản hồi ngẫu nhiên có thể biến hệ thống âm thanh cao cấp thành một chiếc hộp im lặng.

Hiểu các mạch bảo vệ này là điều cần thiết đối với bất kỳ ai muốn chế tạo loa hoạt động tùy chỉnh hoặc nâng cấp thiết lập hiện có. Cho dù bạn đang sử dụng màn hình nhỏ gọn hay loa siêu trầm lớn, độ tin cậy của hệ thống phụ thuộc hoàn toàn vào trí thông minh được tích hợp trong mô-đun bộ khuếch đại. Hãy cùng khám phá những công nghệ cụ thể giúp âm nhạc được phát an toàn.

Tại sao mạch bảo vệ lại quan trọng đối với loa đang hoạt động?

Trong các hệ thống thụ động, bộ khuếch đại nằm trên giá đỡ, thường cách loa vài feet hoặc mét. Trong hệ thống hoạt động, bộ khuếch đại dạng tấm được gắn trực tiếp vào vỏ loa. Điều này tạo ra một loạt các thách thức độc đáo. Các thiết bị điện tử phải chịu sự rung động liên tục của các trình điều khiển và quan trọng hơn là nhiệt sinh ra trong hộp kín hoặc có cổng.

Bảng mạch khuếch đại loa chủ động, giống như bảng mạch trong dòng Auway Audio A24, phải có khả năng tự điều chỉnh. Nếu bộ khuếch đại bị hỏng, nó có nguy cơ làm hỏng các trình điều khiển loa đắt tiền. Do đó, các nhà sản xuất tích hợp logic bảo vệ nhiều lớp để theo dõi tình trạng của hệ thống theo thời gian thực, cắt điện ngay lập tức hoặc giảm mức tăng nếu phát hiện tình trạng nguy hiểm.

Các cơ chế bảo vệ tiêu chuẩn là gì?

Hiện đại bộ khuếch đại dạng tấm sử dụng sự kết hợp của các mạch tương tự và logic kỹ thuật số để bảo vệ khỏi các lỗi điện thông thường. Chúng thường được phân loại theo loại mối đe dọa mà chúng vô hiệu hóa.

Bảng sau đây phác thảo các mối đe dọa phổ biến nhất đối với thiết bị điện tử âm thanh và các mạch cụ thể được thiết kế để chống lại chúng:

Loại bảo vệ	Mối đe dọa	Cơ chế hoạt động
Bảo vệ nhiệt	Quá nóng do lưu lượng lớn hoặc thông gió kém	Cảm biến phát hiện nhiệt độ tới hạn (ví dụ >85°C) và giảm mức tăng hoặc tắt mô-đun cho đến khi nguội.
Bảo vệ ngắn mạch	Chạm dây hoặc lỗi cuộn dây điều khiển	Giám sát dòng điện đầu ra. Nếu trở kháng giảm xuống gần bằng 0, đầu ra sẽ bị tắt ngay lập tức để tránh hỏng bóng bán dẫn.
Quá điện áp/dưới điện áp	Nguồn điện không ổn định từ nguồn điện	Thiết bị ngăn chặn việc khởi động hoặc tắt nếu điện áp xoay chiều đến nằm ngoài phạm vi hoạt động an toàn (ví dụ: 95V-240V).
Bảo vệ DC	Dòng điện một chiều rò rỉ vào loa	Nếu phát hiện DC ở đầu ra (làm cháy cuộn dây âm thanh), rơle sẽ ngắt kết nối loa ngay lập tức.
Khởi động mềm	Dòng điện khởi động trong khi bật nguồn	Tăng dần điện áp khi bật thiết bị để tránh ngắt cầu dao hoặc 'đập' loa.

Tích hợp DSP tăng cường độ an toàn cho loa như thế nào?

Mặc dù tính năng bảo vệ analog truyền thống có hiệu quả đối với các sự cố về điện nhưng nó không phải lúc nào cũng ngăn ngừa được những hư hỏng liên quan đến âm thanh, chẳng hạn như thổi loa tweeter có phản hồi tần số cao. Đây là nơi Xử lý tín hiệu số (DSP) trở thành yếu tố thay đổi cuộc chơi.

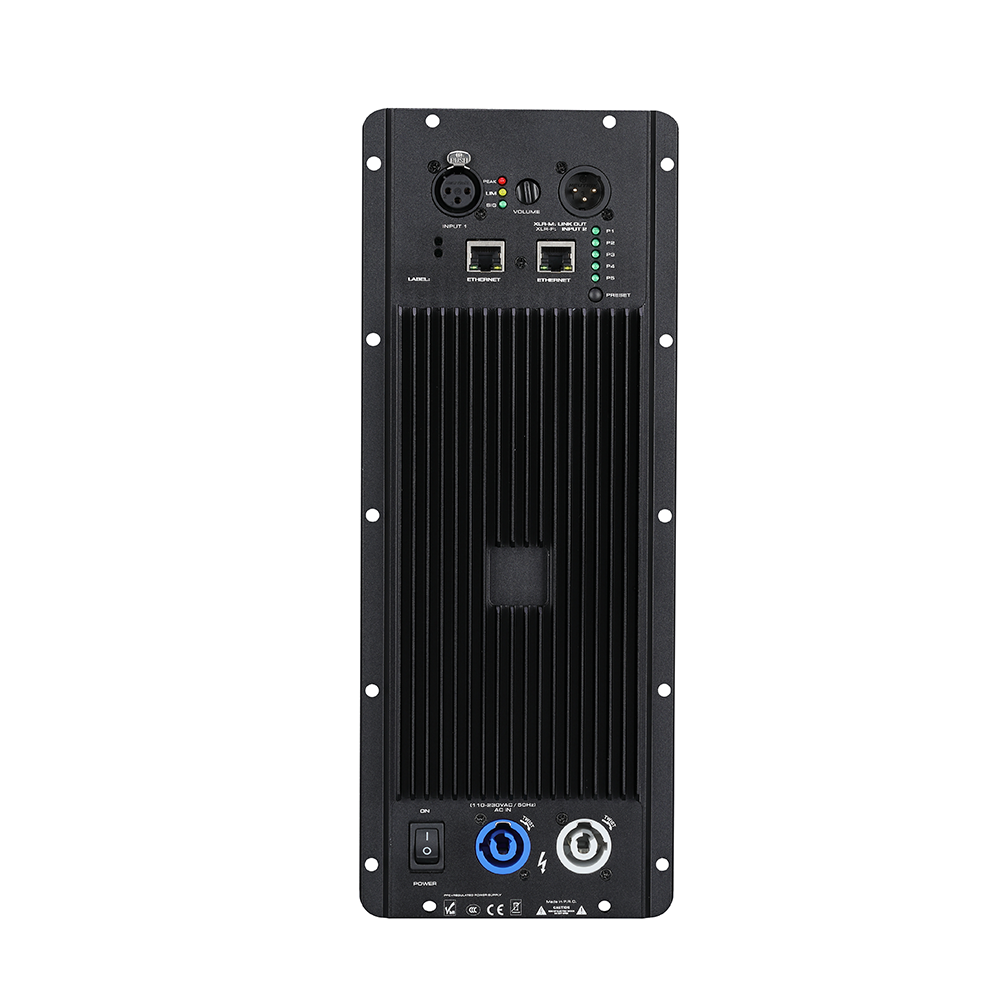

Bộ khuếch đại tấm tiên tiến, chẳng hạn như mô-đun Auway A24/A26 Class D, có bộ xử lý DSP tích hợp do Đức thiết kế. Những con chip này cho phép bảo vệ 'thông minh' được gọi là Bộ giới hạn.

Giới hạn cực đại so với giới hạn RMS

• Bộ giới hạn cực đại: Bộ phận này bắt tín hiệu âm thanh đột biến kéo dài một phần nghìn giây và có thể gây ra hư hỏng cơ học cho nón loa (quá giới hạn).

• Bộ hạn chế RMS: Chúng giám sát công suất trung bình theo thời gian. Nếu nhạc to quá lâu, làm nóng cuộn dây giọng nói, bộ giới hạn RMS sẽ giảm âm lượng một cách tinh tế để tránh loa bị cháy mà không cần tắt hoàn toàn hệ thống.

Lớp kỹ thuật số này đảm bảo rằng Bảng khuếch đại loa chủ động mang lại hiệu suất ổn định mà không bị biến dạng, bảo vệ phần cứng ngay cả khi DJ đẩy fader sang màu đỏ.

Tại sao quản lý nhiệt lại quan trọng đối với bộ khuếch đại tấm Class D?

Công nghệ Class D là tiêu chuẩn cho các bộ khuếch đại dạng tấm hiện đại vì nó có hiệu suất cao, thường đạt hiệu suất 90%. Tuy nhiên, ngay cả những bộ khuếch đại hiệu suất cao cũng tạo ra nhiệt và nhiệt là kẻ thù của thiết bị điện tử.

Trong mô-đun loa hoạt động nhỏ gọn, không gian dành cho luồng không khí bị hạn chế. Để chống lại điều này, các bo mạch hiệu suất cao tích hợp các giải pháp làm mát chủ động. Ví dụ: các mô-đun Auway Audio sử dụng quạt DC thông minh. Những chiếc quạt này không phải lúc nào cũng bật; chúng phản ứng với nhiệt độ. Chúng vẫn im lặng khi hoạt động ở mức năng lượng thấp và chỉ quay lên khi cảm biến bên trong phát hiện mức nhiệt tăng cao. Điều này tạo ra sự cân bằng giữa sự im lặng để giám sát studio và làm mát tích cực cho các ứng dụng địa điểm trực tiếp.

Mạch 'Khởi động mềm' kéo dài tuổi thọ linh kiện như thế nào?

Bạn đã bao giờ bật một thiết bị có công suất cao và thấy đèn trong phòng nhấp nháy trong tích tắc chưa? nguyên nhân là do 'dòng điện khởi động'—sự tiêu thụ điện năng rất lớn khi tụ điện tích điện.

Theo thời gian, cú sốc này có thể làm suy giảm các bộ phận bên trong của bộ khuếch đại và gây căng thẳng cho nguồn điện của tòa nhà. Bộ khuếch đại dạng tấm được trang bị mạch khởi động mềm sẽ giảm thiểu rủi ro này. Khi bạn bật công tắc nguồn, mạch sẽ hạn chế dòng điện ban đầu, cho phép điện áp nguồn tăng dần trong vài trăm mili giây. Điều này ngăn âm thanh 'bụp' thường nghe thấy ở các loa rẻ hơn và bảo vệ cầu chì và tụ điện bên trong khỏi bị hỏng sớm.

Đảm bảo âm thanh của bạn trong thời gian dài

Việc chọn bộ khuếch đại phù hợp cho loa của bạn không chỉ đơn thuần là phù hợp với số công suất. Đó là về việc đảm bảo tuổi thọ và độ tin cậy của hệ thống âm thanh của bạn. Mạnh mẽ Bo mạch khuếch đại loa chủ động hoạt động như một tấm chắn, đứng giữa các củ loa mỏng manh của bạn và tính chất hỗn loạn của điện và nhiệt.

Bằng cách tích hợp các biện pháp bảo vệ nhiệt, bảo vệ ngắn mạch và giới hạn DSP thông minh, bộ khuếch đại tấm hiện đại cho phép bạn tự tin đẩy hệ thống của mình đến giới hạn của nó. Cho dù bạn đang nâng cấp thùng loa hiện có hay thiết kế một dòng loa hoạt động mới, việc ưu tiên các mạch bảo vệ này sẽ đảm bảo rằng buổi biểu diễn sẽ diễn ra hết đêm này sang đêm khác.
