Für jeden Audio-Enthusiasten, Heimwerker-Lautsprecherbauer oder professionellen Tontechniker ist das plötzliche „Knacken“ eines kaputten Lautsprechers ein Albtraum. Es weist in der Regel auf teure Reparaturen oder den kompletten Austausch von Geräten hin. In der Welt der Aktivlautsprecher, bei denen die Verstärkung direkt in das Gehäuse integriert ist, steht noch mehr auf dem Spiel. Hier ist die Der Plattenverstärker fungiert nicht nur als Stromquelle, sondern auch als Wächter Ihres Audiosystems.
Eine hochwertige Aktivlautsprecher-Verstärkerplatine ist mehr als nur reine Wattleistung. Dabei handelt es sich um eine hochentwickelte Technik, die darauf ausgelegt ist, die Wärme zu regulieren, die Spannung zu regulieren und sicherzustellen, dass die empfindlichen Treiber (Tieftöner und Hochtöner) nicht über ihre physischen Grenzen hinaus beansprucht werden. Ohne diese integrierten Sicherheitsnetze könnte eine einfache Spannungsspitze oder ein Moment versehentlicher Rückkopplung ein Premium-Soundsystem in eine lautlose Box verwandeln.
Das Verständnis dieser Schutzschaltungen ist für jeden, der individuelle Aktivlautsprecher bauen oder ein bestehendes Setup aufrüsten möchte, von entscheidender Bedeutung. Unabhängig davon, ob Sie einen kompakten Monitor oder einen massiven Subwoofer verwenden, hängt die Zuverlässigkeit Ihres Systems vollständig von der im Verstärkermodul integrierten Intelligenz ab. Lassen Sie uns die spezifischen Technologien erkunden, die dafür sorgen, dass die Musik sicher abgespielt wird.
Bei passiven Systemen steht der Verstärker auf einem Rack, oft wenige Fuß oder Meter von den Lautsprechern entfernt. Bei einem aktiven System wird der Plattenverstärker direkt in das Lautsprechergehäuse eingebaut. Dadurch entstehen einzigartige Herausforderungen. Die Elektronik ist den ständigen Vibrationen der Treiber und, was noch wichtiger ist, der Hitze ausgesetzt, die in einem versiegelten oder mit Öffnungen versehenen Gehäuse erzeugt wird.

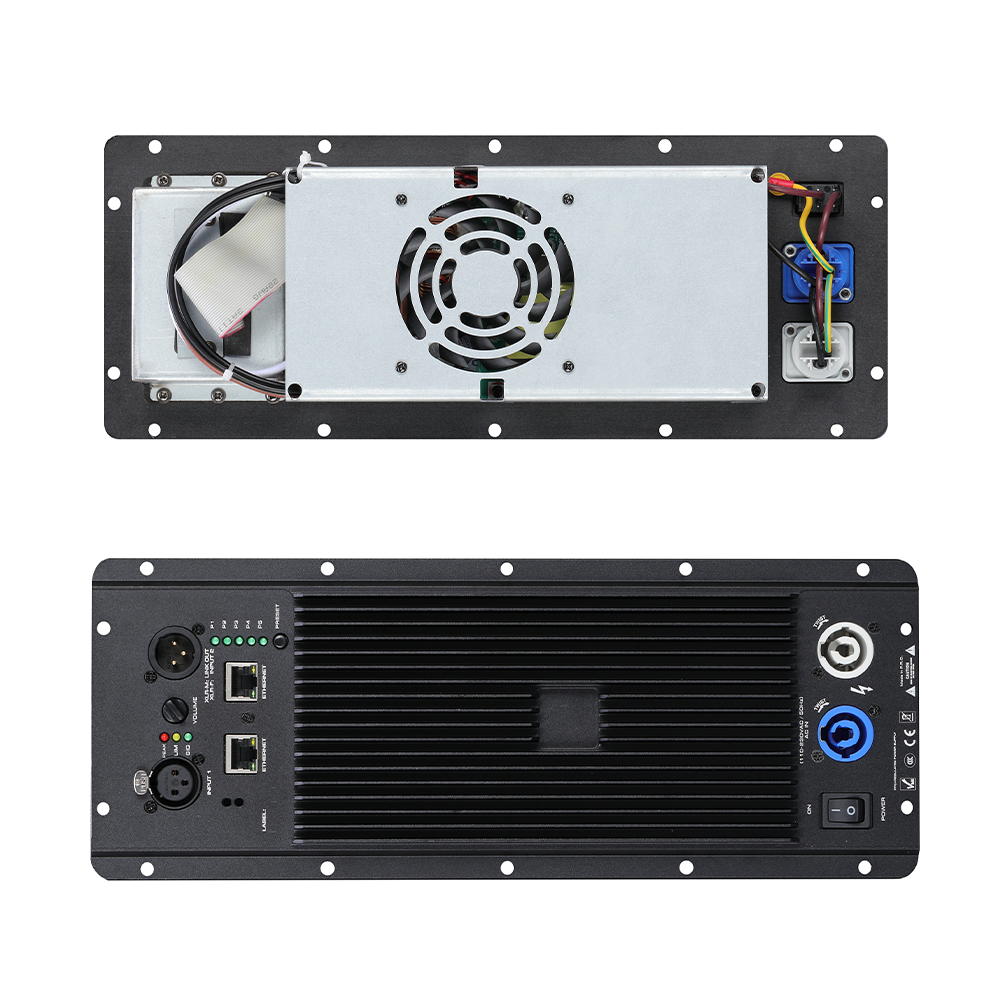

Eine aktive Lautsprecherverstärkerplatine, wie sie in der Auway Audio A24-Serie zu finden ist, muss selbstregulierend sein. Fällt der Verstärker aus, besteht die Gefahr, dass auch die teuren Lautsprechertreiber kaputt gehen. Daher integrieren Hersteller eine mehrschichtige Schutzlogik, um den Zustand des Systems in Echtzeit zu überwachen und sofort den Strom zu schalten oder die Verstärkung zu reduzieren, wenn gefährliche Bedingungen erkannt werden.
Modern Plattenverstärker nutzen eine Kombination aus analogen Schaltkreisen und digitaler Logik, um vor häufigen elektrischen Fehlern zu schützen. Diese werden im Allgemeinen nach der Art der Bedrohung, die sie neutralisieren, kategorisiert.
In der folgenden Tabelle sind die häufigsten Bedrohungen für die Audioelektronik und die spezifischen Schaltkreise aufgeführt, die ihnen entgegenwirken sollen:
Schutzart |
Gefahr |
Wirkmechanismus |
|---|---|---|
Wärmeschutz |
Überhitzung aufgrund zu hoher Lautstärke oder schlechter Belüftung |
Sensoren erkennen kritische Temperaturen (z. B. >85 °C) und reduzieren die Verstärkung oder schalten das Modul ab, bis es abgekühlt ist. |
Kurzschlussschutz |
Drähte berühren sich oder die Schwingspule des Treibers ist defekt |
Überwacht den Ausgangsstrom. Wenn die Impedanz auf nahezu Null sinkt, wird der Ausgang sofort stummgeschaltet, um einen Transistorausfall zu verhindern. |
Überspannung/Unterspannung |
Instabile Stromversorgung aus dem Stromnetz |
Das Gerät verhindert den Start oder schaltet sich ab, wenn die eingehende Wechselspannung außerhalb des sicheren Betriebsbereichs liegt (z. B. 95 V–240 V). |
DC-Schutz |
Gleichstrom fließt zu den Lautsprechern |
Wenn am Ausgang Gleichstrom erkannt wird (der die Schwingspulen durchbrennt), schaltet das Relais den Lautsprecher sofort ab. |
Sanfter Start |
Einschaltstrom beim Einschalten |
Erhöht die Spannung allmählich, wenn das Gerät eingeschaltet wird, um zu verhindern, dass Leistungsschalter auslösen oder die Lautsprecher „durcheinander schlagen“. |
Während der herkömmliche analoge Schutz bei elektrischen Fehlern wirksam ist, kann er audiobedingte Schäden, wie z. B. das Durchbrennen eines Hochtöners mit hochfrequenter Rückkopplung, nicht immer verhindern. Hier wird die digitale Signalverarbeitung (DSP) bahnbrechend.

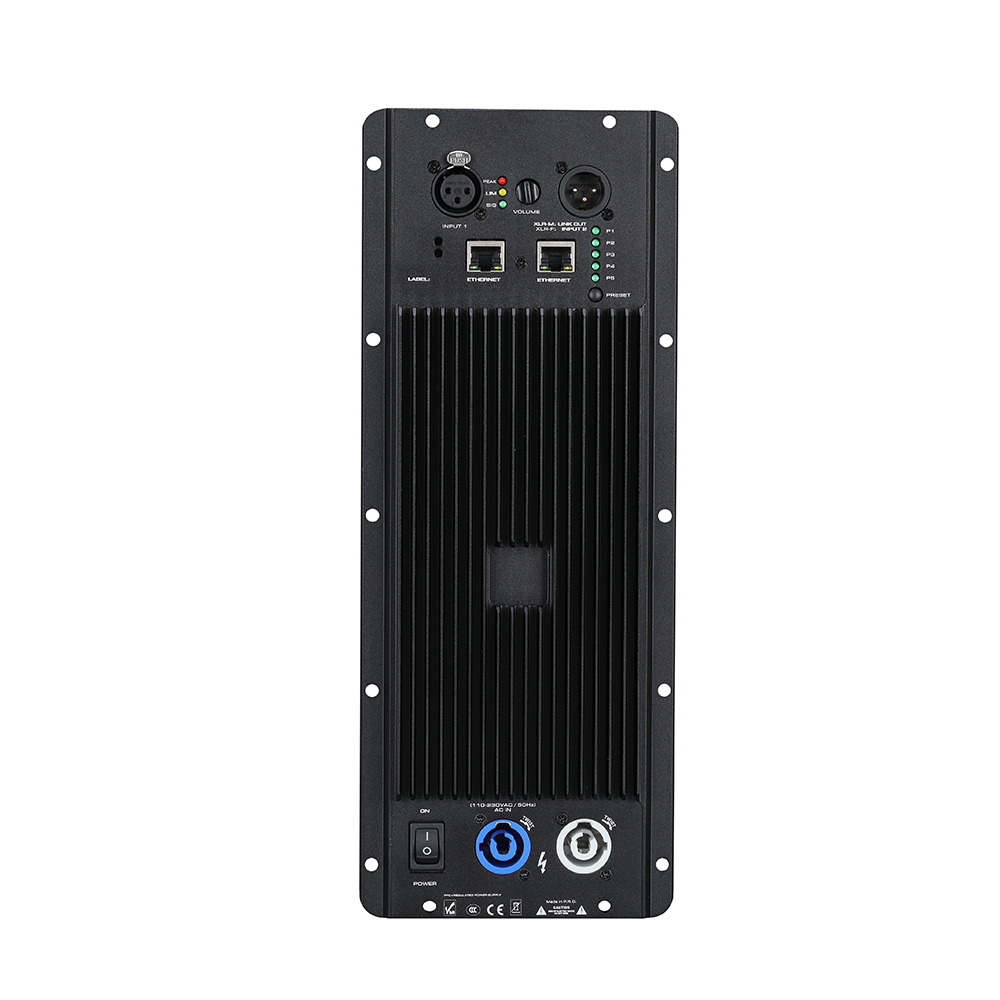

Fortschrittliche Plattenverstärker wie die Klasse-D-Module Auway A24/A26 verfügen über integrierte, in Deutschland entwickelte DSP-Prozessoren. Diese Chips ermöglichen einen „intelligenten“ Schutz, der als Limiter bekannt ist.
Spitzenbegrenzer: Diese fangen plötzliche, millisekundenlange Spitzen im Audiosignal auf, die zu mechanischen Schäden am Lautsprecherkegel führen könnten (Überauslenkung).
RMS-Begrenzer: Diese überwachen die durchschnittliche Leistung über die Zeit. Wenn die Musik zu lange zu laut ist und sich die Schwingspule erwärmt, reduziert der RMS-Limiter die Lautstärke geringfügig, um ein Durchbrennen des Lautsprechers zu verhindern, ohne das System vollständig herunterzufahren.
Diese digitale Schicht stellt sicher, dass die Aktivlautsprecher-Verstärkerplatine eine konstante Leistung ohne Verzerrung liefert und die Hardware schützt, selbst wenn der DJ die Fader in den roten Bereich drückt.
Die Klasse-D-Technologie ist der Standard für moderne Plattenverstärker, da sie hocheffizient ist und oft einen Wirkungsgrad von 90 % erreicht. Allerdings erzeugen selbst effiziente Verstärker Wärme, und Wärme ist der Feind der Elektronik.
In einem kompakten Aktivlautsprechermodul ist der Platz für die Luftzirkulation begrenzt. Um dem entgegenzuwirken, integrieren Hochleistungsplatinen aktive Kühllösungen. Beispielsweise nutzen die Auway Audio-Module intelligente DC-Lüfter. Diese Ventilatoren sind nicht immer eingeschaltet; Sie reagieren auf die Temperatur. Sie bleiben im Betrieb mit geringem Stromverbrauch stumm und schalten sich erst ein, wenn die internen Sensoren einen steigenden Wärmepegel erkennen. Dies schafft ein Gleichgewicht zwischen Stille für die Studioüberwachung und aggressiver Kühlung für Live-Anwendungen.
Haben Sie schon einmal ein Hochleistungsgerät eingeschaltet und für den Bruchteil einer Sekunde gesehen, wie die Lichter im Raum flackern? Dies wird durch den „Einschaltstrom“ verursacht – eine enorme Stromaufnahme beim Aufladen der Kondensatoren.
Mit der Zeit kann dieser Stoß die internen Komponenten eines Verstärkers beschädigen und die Stromversorgung des Gebäudes belasten. Ein Plattenverstärker mit Sanftanlaufschaltung mindert dieses Risiko. Wenn Sie den Netzschalter umlegen, begrenzt die Schaltung den anfänglichen Stromfluss, sodass die Versorgungsspannung über einige hundert Millisekunden allmählich ansteigt. Dadurch wird der bei günstigeren Lautsprechern oft zu hörende „Knall“-Geräusch verhindert und die internen Sicherungen und Kondensatoren vor vorzeitigem Ausfall geschützt.
Bei der Wahl der richtigen Verstärkung für Ihre Lautsprecher geht es um mehr als nur die Übereinstimmung der Wattzahlen. Es geht darum, die Langlebigkeit und Zuverlässigkeit Ihres Audiosystems sicherzustellen. Ein robuster Die aktive Lautsprecherverstärkerplatine fungiert als Schutzschild zwischen Ihren empfindlichen Lautsprechertreibern und der chaotischen Natur von Elektrizität und Hitze.
Durch die Integration von thermischen Schutzmaßnahmen, Kurzschlussschutz und intelligenter DSP-Begrenzung können Sie mit modernen Plattenverstärkern Ihr System sicher an seine Grenzen bringen. Unabhängig davon, ob Sie ein vorhandenes Gehäuse aufrüsten oder eine neue Reihe aktiver Lautsprecher entwerfen, sorgt die Priorisierung dieser Schutzschaltungen dafür, dass die Show Nacht für Nacht weitergeht.
