Installation af et 70V konstantspændings-PA-system involverer at beregne din samlede wattbelastning, vælge den rigtige forstærker, forbinde højttalere parallelt med 70V-linjen og forbinde alt til en kildeenhed. De fleste små lokalinstallationer kan gennemføres på få timer med grundlæggende værktøjer og en klar ledningsplan.
Opsætning af en lille mødesteds PA-system behøver ikke at betyde, at man ansætter et professionelt installationspersonale. Et 70V konstantspændingssystem – også kaldet et 70-volts distribueret lydsystem – er specielt designet til ligetil, skalerbare installationer. Restauranter, kapeller, detailbutikker og konferencelokaler er alle afhængige af dette format, fordi det giver dig mulighed for at tilslutte flere højttalere over lange kabelføringer uden væsentligt signaltab.
Denne vejledning fører dig gennem alle trin i processen, fra beregning af dit strømbehov til at lave de endelige forbindelser.
Et 70V-system fungerer anderledes end en standard lavimpedans PA-opsætning. I stedet for at forbinde højttalere baseret på impedanstilpasning, øger en 70V forstærker lydsignalet til 70 volt. Hver højttaler har en lille indbygget transformer, der aftager en del af den effekt - typisk indstillet til 1W, 2W, 4W eller 8W pr. højttaler.
Den vigtigste fordel: Du kan tilslutte mange højttalere til en enkelt forstærkerudgang uden komplekse impedansberegninger. Så længe den samlede watt på alle højttalere ikke overstiger forstærkerens nominelle output, fungerer systemet. Dette gør 70V-systemer til standardvalget for PA-installationer i små lokaler verden over.
Inden du trækker et kabel, skal du indsamle følgende:
En 70V-kompatibel PA-forstærker (med en 70V udgangshane)
70V loft- eller væghøjttalere med transformerhaner
16 AWG eller 18 AWG højttalerkabel (strenget, ikke solid kerne)
En lydkilde (mixer, medieafspiller eller mikrofonforforstærker)
Trådstrippere, en skruetrækker og en kabeltester
En notesblok til dit ledningsdiagram
At vælge den rigtige forstærker er den mest kritiske beslutning. En kompakt pladeforstærker fungerer godt til mindre rum, hvor rackmontering ikke er praktisk. Til større små spillesteder – tænk en 200-sæders festsal eller et mellemstort butikslokale – passer en stativmonteret enhed med mere frihøjde bedre.
AUWAY Audios AM450 leverer for eksempel 2x400W ved 8Ω med et klasse H-design, der er optimeret til vokal klarhed og taleforståelighed. Det er et pålideligt valg til restauranter, små kapeller og gæstfrihedsområder, hvor klar lyd over lange varigheder er vigtige. For spillesteder, der har brug for væsentligt mere output, en højeffekt PA-forstærker som PA1.5 giver 2x1450W ved 8Ω gennem Class GB-teknologi, hvilket gør den velegnet til mellemstore til store installationer.
Tilføj wattforbruget for hver højttaler, du planlægger at installere. Dette er din samlede højttalerbelastning. Din forstærkers output skal overstige dette tal - ideelt set med 20-25 % for at bevare frihøjden og undgå klipning.
Antal højttalere |
Tryk på Indstilling pr. højttaler |
Samlet højttalerbelastning |
Minimum Amp output |
|---|---|---|---|
10 |
2W |
20W |
25W |
20 |
2W |
40W |
50W |
20 |
4W |
80W |
100W |
40 |
4W |
160W |
200W |
50 |
8W |
400W |
500W |
De fleste PA-systemer til små spillesteder falder mellem 40W og 400W af den samlede højttalerbelastning. Match dette tal med en forstærker med tilstrækkelig nominel udgang på dens 70V-hane.

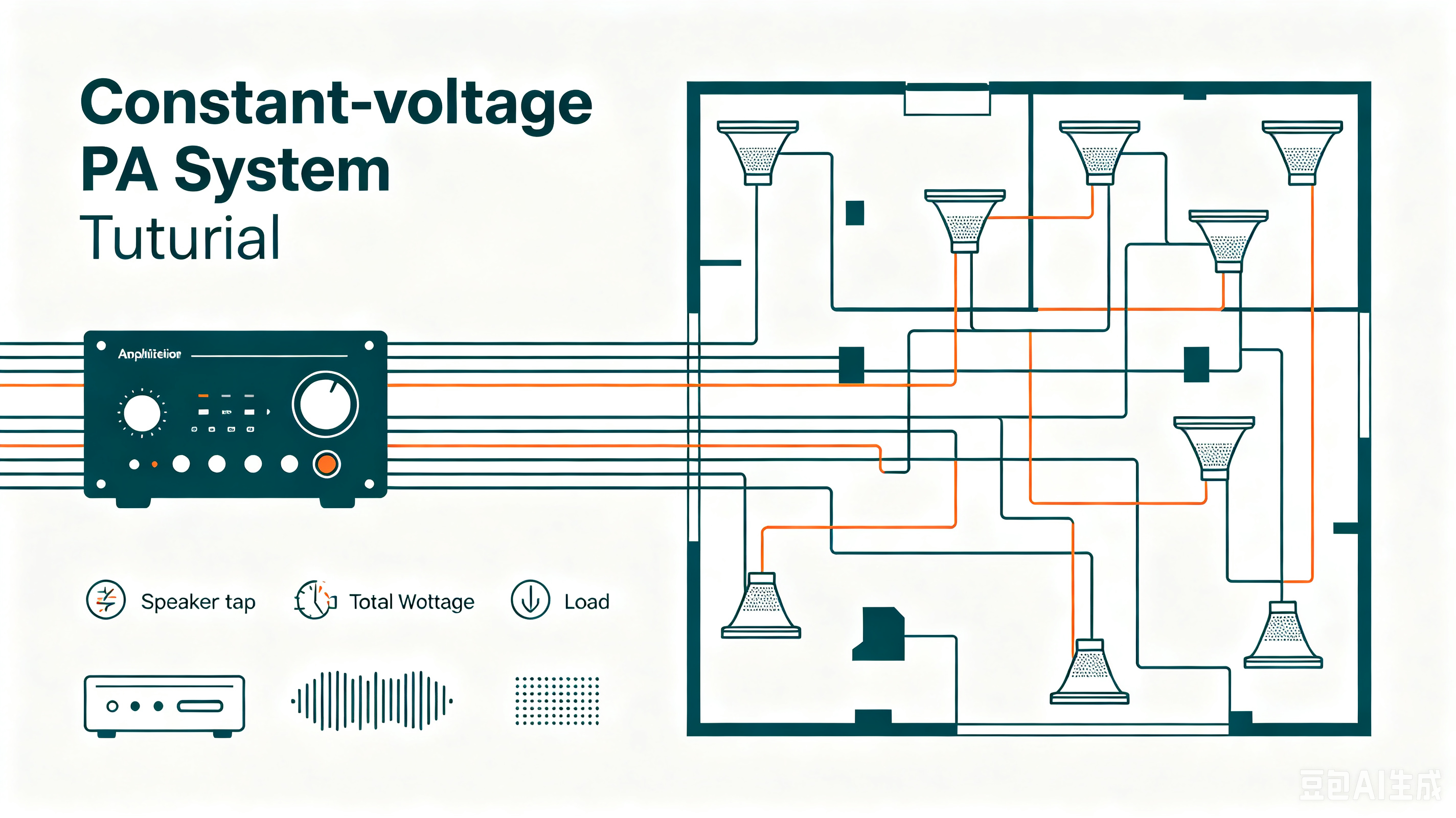

Kortlæg, hvor hver højttaler skal sidde på papiret, før du borer noget. Sigt efter et daisy-chain eller home-run layout afhængigt af din plads:
Daisy-chain: Kablet løber fra forstærkeren til den første højttaler, fortsætter derefter til den næste, og så videre. Effektiv til lineære rum som korridorer.
Hjemmekørsel: Hver højttaler har sit eget dedikerede kabel tilbage til et centralt samlingspunkt. Bedre til større rum med flere zoner.
Hold højttalerkabler væk fra netledningerne for at undgå interferens. Mærk hver kørsel med tape og en markør før installation - dette sparer timevis af fejlfinding senere.
Hver 70V højttaler indeholder en lille transformer på bagsiden. Denne transformer har flere ledningsterminaler, der hver svarer til et forskelligt wattudtag (normalt 1W, 2W, 4W, 8W). Tilslut din højttalerledning til hanen, der matcher dit ønskede output for den højttaler.
Større rum eller støjende omgivelser (køkkener, lobbyer med gangtrafik) drager typisk fordel af højere vandhaner. Stille mødelokaler eller små butikslokaler fungerer godt i lavere omgivelser.
Tilslut alle højttalere parallelt langs 70V-linjen. Det betyder, at den positive terminal på hver højttaler forbindes til den positive linje, og den negative til den negative linje. 70V spændingen forbliver konstant på tværs af alle højttalere, uanset hvor mange du tilføjer - kun den samlede wattbelastning ændres.
Brug den korrekte polaritet ved hver forbindelse. Omvendt polaritet på selv én højttaler forårsager faseannullering, hvilket mærkbart reducerer bas og overordnet klarhed.
De fleste 70V forstærkere har dedikerede udgangsterminaler mærket 70V , 25V og 4Ω eller 8Ω . Tilslut kun din højttalerlinje til 70V udgangsterminalerne.
Tilslut din lydkilde på indgangssiden – uanset om det er en mixerudgang, en medieafspiller eller en mikrofonforforstærker – til forstærkerens balancerede XLR-indgange. Enheder som AUWAY P26.4 digital forstærker understøtter XLR/TRS combo-indgange med et bredt spændingsområde (100–240V AC), hvilket gør dem fleksible til internationale installationer og spillesteder med variable strømforsyninger.
Indstil inputforstærkningen konservativt i starten. Du kan øge den, når systemet kører, og du har bekræftet, at der ikke er nogen støj eller forvrængning.
Før du forsegler loftspaneler eller kabelkanaler, skal du tænde for systemet og teste hver højttaler individuelt. Brug en simpel tone eller stemmeoptagelse som et testsignal. Gå hele rummet og lyt efter:
Højttalere uden udgang (tjek ledningspolaritet og tapforbindelser)
Forvrængning ved normale lytteniveauer (reducer tapindstillingen eller forstærkerforstærkningen)
Hørbar summen eller summen (tjek for jordsløjfer eller kabler, der løber for tæt på elledninger)
En grundlæggende kabeltester bekræfter kontinuitet ved hver kørsel, før forstærkeren tændes. Dette ene trin forhindrer de mest almindelige installationsfejl.
Ikke alle spillesteder har brug for den samme forstærker. Her er en generel ramme:
Små rum (caféer, butikker, kapeller under 100 sæder): En kompakt pladeforstærker eller 2-kanals enhed med 70V udgang i 100–200W området dækker belastningen komfortabelt.
Mellemstore spillesteder (restauranter, konferencelokaler, 200-sæders sale): En stativmonteret enhed som AUWAY AM450 giver ren, pålidelig strøm med omfattende overbelastningsbeskyttelse til drift i flere timer.
Større installationer (begivenhedscentre, megakirker, stor detailhandel): En højeffekt PA-forstærker som AUWAY PA1.5 håndterer krævende belastninger med sin 4200W brokoblede effekt og variabel hastighed ventilatorkøling designet til længerevarende brug.
Når hver højttaler er testet ren, og systemet kører uden støj, skal du sikre alle kabler, udskifte eventuelle loftplader eller ledningsdæksler og dokumentere dit endelige ledningsdiagram. Gem dette diagram et tilgængeligt sted – det vil være uvurderligt for enhver fremtidig fejlfinding eller udvidelse.
Et 70V konstantspændings PA-system skalerer nemt. Tilføjelse af flere højttalere senere betyder blot at beregne den nye samlede belastning og bekræfte, at din forstærker har frihøjde til at klare det. Hvis du har valgt en forstærker med tilstrækkelig output fra starten, er udvidelsen af systemet ofte så simpelt som at køre ekstra kabel og trykke på den eksisterende linje.
Tjek bagpanelet eller produktspecifikationerne for en mærket 70V udgangsterminal . Forstærkere uden en indbygget transformer vil ikke fungere med 70V højttalersystemer, medmindre du tilføjer en ekstern linje-matchende transformer.
Ja. Så længe den samlede kombinerede watt for alle vandhaner holder sig inden for forstærkerens nominelle 70V udgang, kan du frit blande 2W, 4W og 8W tap på samme linje. Bare genberegn din samlede belastning, hver gang du ændrer trykindstillinger.
Til løb op til 30 meter (100 fod) er 18 AWG kabel tilstrækkeligt. Ved løb mellem 30 og 60 meter skal du bruge 16 AWG. Ud over 60 meter kan du gå op til 14 AWG for at minimere spændingsfaldet over linjen.
En pladeforstærker er en flad, rammemonteret enhed designet til at blive indbygget direkte i et højttalerkabinet eller -kabinet - almindeligt i subwoofere og selvforsynende højttalerbygninger. En rackmonteret PA-forstærker er anbragt i et standard 19-tommer rack-chassis og er det mere almindelige valg til distribuerede lydinstallationer i spillesteder.
Der anbefales minimum 20 % frihøjde. Hvis din samlede højttalerbelastning er 200W, skal du vælge en forstærker, der er klassificeret til mindst 240W på dens 70V-udgang. Mere frihøjde betyder, at forstærkeren kører køligere og holder længere ved kontinuerlig brug.
