Класс D против цифровых усилителей: в чем разница?

Усилители класса D и цифровые усилители часто используются как взаимозаменяемые, но это не одно и то же. Класс D относится к особой топологии переключающего усилителя, в которой используется широтно-импульсная модуляция (ШИМ). 'Цифровой усилитель » — это более широкий маркетинговый термин, который может описывать конструкции класса D, усилители со встроенным DSP или другие аудиосхемы с цифровым управлением. Все усилители класса D считаются цифровыми усилителями, но не все цифровые усилители относятся к классу D.

Если вы покупали профессиональный аудиоусилитель, вы почти наверняка встречали оба термина. Иногда они появляются на одной странице продукта. В других случаях производители рассматривают их как совершенно отдельные категории. Путаница понятна — и она имеет реальные последствия, когда вы определяете оборудование для концертной системы, стационарной установки или гастрольной системы.

В этом посте объясняется, что на самом деле означает каждый термин, чем технологии различаются на практике и какой тип усилителя подходит для какого применения.

Что на самом деле означает «Класс D»?

Класс D — это топология схемы, а не формат сигнала. Усилитель мощности класса D работает путем преобразования аналогового аудиосигнала в высокочастотный сигнал с широтно-импульсной модуляцией (ШИМ). Выходные транзисторы быстро переключаются между полностью включенным и полностью выключенным состояниями, что значительно снижает количество энергии, рассеиваемой в виде тепла по сравнению с линейными усилителями таких классов, как класс A или класс AB.

Результатом является высокая эффективность — обычно 80–95 % — в сочетании с компактным и легким форм-фактором. Такая эффективность делает класс D доминирующим выбором для современных профессиональных аудиоусилителей, где размер, вес и управление температурой имеют значение.

Ключевой момент: аудиосигнал внутри Схема усилителя класса D по-прежнему по своей сути аналоговая. Процесс ШИМ — это способ эффективной подачи энергии, а не способ обработки цифровых данных. Сигнал реконструируется в аналоговый выходной сигнал через выходной фильтр нижних частот, прежде чем достичь динамиков.

Например, AUWAY D1800 представляет собой 4-канальный цифровой усилитель мощности класса D, который обеспечивает мощность до 4x4500 Вт при сопротивлении 2 Ом в стерео режиме. Он достигает менее 0,05% THD+N в диапазоне 20 Гц–20 кГц и весит всего 12 кг — прямой результат эффективности класса D, позволяющей создать компактную и легкую конструкцию без ущерба для выходной мощности.

Что означает «цифровой усилитель»?

«Цифровой усилитель» — более широкая и менее четко определенная категория. Обычно это относится к любому усилителю, в котором где-то в сигнальной цепи используется цифровая технология. Это может означать:

• Усилитель класса D с переключаемыми выходными каскадами.

• Усилитель, оснащенный DSP, со встроенной цифровой обработкой сигнала для эквалайзера, лимитера или кроссоверной фильтрации.

• Усилитель с цифровыми аудиовходами , который изначально принимает AES/EBU, Dante или аналогичные цифровые сигналы.

• Комбинация вышеперечисленного , где выходные каскады класса D соединены со встроенным DSP.

Поскольку «цифровой усилитель» — это маркетинговый знак, а не технический стандарт, два продукта с совершенно разной архитектурой могут носить это название. Поэтому крайне важно не обращать внимания на этикетку и изучить фактическую конструкцию схемы.

Как сравнить класс D и другие типы цифровых усилителей?

В таблице ниже представлены основные различия между усилителями класса D и другими широко используемыми профессиональный аудиоусилитель типами:

Почему это различие важно для профессионального аудио?

Для большинства конечных пользователей вопрос не в том, является ли усилитель технически «цифровым», а в том, обеспечивает ли усилитель необходимую мощность, точность воспроизведения и набор функций для своей работы. Но понимание базовой архитектуры поможет вам проводить более разумные сравнения.

Усилитель мощности чистого класса D, такой как AUWAY D1800, обеспечивает максимальную плотность мощности и эффективность без дополнительной сложности встроенного DSP. Это подходит для приложений, где аудиоинженеры предпочитают использовать специальный внешний DSP-процессор, например Yamaha или Bose, для настройки системы. Никакой внутренней обработки, добавляющей задержку или вводящей переменные, нет, только чистое мощное усиление.

Напротив, некоторые инсталляции и гастрольные системы выигрывают от конструкции с интегрированной DSP, где кроссоверная фильтрация, ограничение защиты динамиков и эквалайзер выполняются внутри шасси усилителя. Эти «цифровые усилители» в более широком смысле консолидируют сигнальную цепь, уменьшают сложность прокладки кабелей и позволяют осуществлять дистанционное управление через сетевые протоколы.

Также существуют импульсные усилители мощности, такие как AUWAY FP20000Q — 4-канальный блок мощностью 4x4400 Вт при 4 Ом, с соотношением сигнал/шум более 112 дБ и общими гармоническими искажениями ниже 0,1%. В FP20000Q используется импульсный источник питания (что способствует его эффективности и компактности в стойке высотой 2U), но в нем намеренно отсутствует встроенный DSP. Это дизайнерский выбор, предназначенный для аудиоинженеров, которым требуется неизменный путь прохождения сигнала и которые соединяют усилитель с собственными внешними системами обработки.

Какой тип цифрового усилителя подходит для вашего приложения?

Правильный выбор зависит от трех факторов: размера площадки, сложности цепочки сигналов и предпочтений пользователя в отношении встроенной или внешней обработки.

Выбирайте усилитель мощности класса D (без DSP), если вы работаете с существующим контроллером DSP, хотите свести к минимуму внутренние переменные обработки и вам нужна максимальная выходная мощность в легком формате. Это подходит для гастрольных систем, конфигураций линейных массивов и мониторинга сцены высокой мощности.

Выбирайте цифровой усилитель со встроенным DSP, если вам нужна консолидированная система, в которой точки кроссовера, лимитирование и эквалайзер управляются на уровне усилителя. Это часто встречается в стационарных объектах — церквях, конференц-центрах и площадках для исполнительских искусств, — где упрощение эксплуатации является приоритетом.

Выбирайте импульсный усилитель мощности с чистым усилением, если вы используете системы масштаба стадиона и вам требуется максимальный запас мощности и надежность в течение длительного времени работы. Например, AUWAY FP20000Q поддерживает мостовой моновыход мощностью 2x13000 Вт при 4 Ом, что делает его сильным кандидатом для использования в качестве массива сабвуферов на крупных фестивалях под открытым небом.

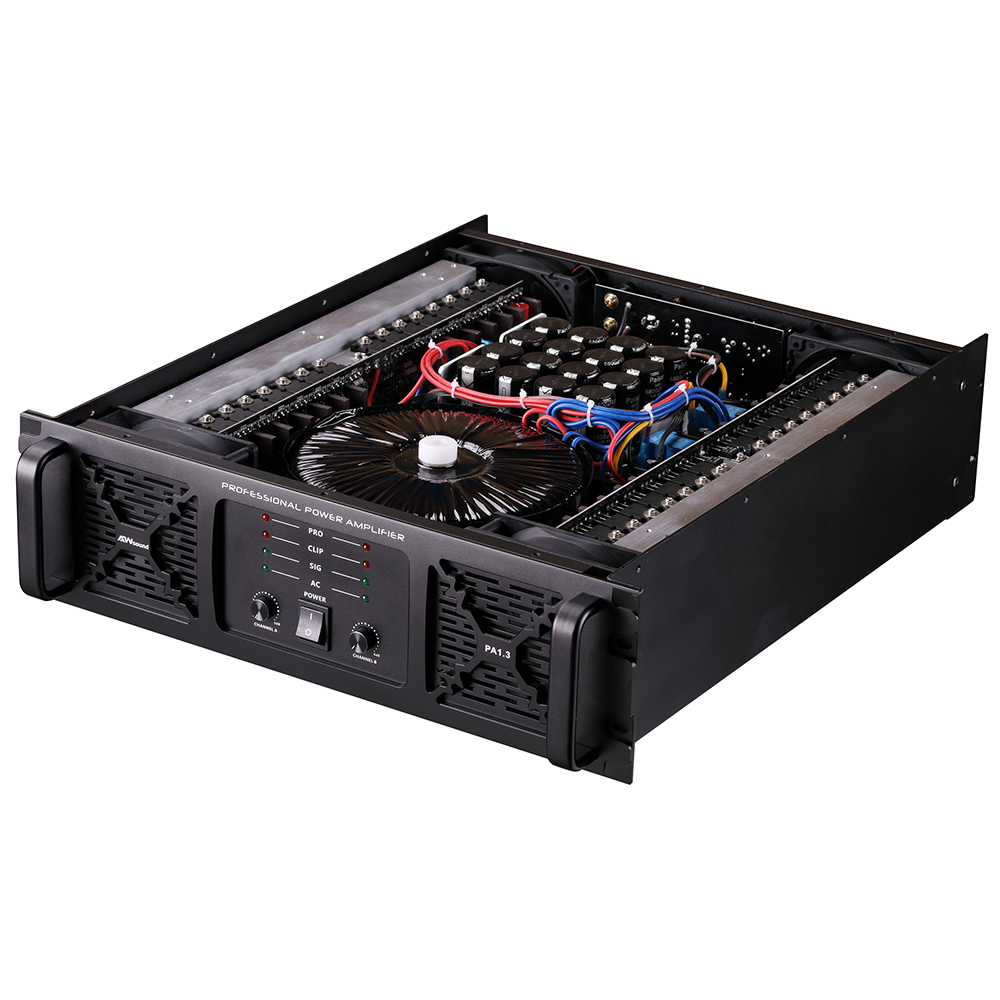

Для туровых или стационарных установок среднего масштаба, где важны как эффективность, так и качество звука, усилитель класса GB, такой как AUWAY PA1.3, который обеспечивает мощность 2x1300 Вт при 8 Ом с КНИ менее 0,05%, предлагает убедительную золотую середину. Технология класса GB примерно на 30% более эффективна, чем традиционные конструкции класса AB, обеспечивая более чистые тепловые характеристики без артефактов переключения, которые иногда возникают в бюджетных реализациях класса D.

Правильный выбор для вашей системы

Класс D и цифровой усилитель — это термины, которые частично совпадают, но не идентичны. Класс D описывает усилитель — это термины, которые частично совпадают, но не идентичны. Класс D описывает ��роверенную и эффективную топологию переключения, лежащую в основе большинства современных профессиональных аудиоусилителей. «Цифровой усилитель» — это более широкая категория, включающая устройства класса D, конструкции со встроенным DSP и усилители с цифровым подключением.

Прежде чем выбирать какой-либо усилитель, подтвердите, какая технология используется внутри шасси, присутствует ли или необходим встроенный DSP, а также какие требования к сопротивлению и мощности предъявляет ваша акустическая система. Эти три вопроса сузят ваш выбор гораздо надежнее, чем любая маркировка продукта.

Часто задаваемые вопросы

Являются ли усилители класса D такими же, как цифровые усилители?

Не совсем. В усилителях класса D используется коммутационная топология выхода (ШИМ), и их часто называют цифровыми усилителями, но «цифровой усилитель» — это более широкий термин. Цифровой усилитель также может относиться к усилителю со встроенным DSP, цифровыми входами или сигнальным трактом с цифровым управлением, не все из которых относятся к схемам класса D.

Является ли усилитель класса D лучше усилителя класса AB для профессионального аудиоиспользования?

Усилители класса D предлагают значительно более высокий КПД (80–95%) по сравнению с классом AB (50–70%), что означает меньший вес и меньшее выделение тепла. Усилители класса AB по-прежнему предпочитаются в некоторых вещательных и студийных условиях из-за их линейных характеристик. Лучший выбор зависит от конкретного приложения, требований к электропитанию и того, является ли портативность приоритетом.

Что такое импульсный усилитель мощности и чем он отличается от усилителя класса D?

Импульсный усилитель мощности обычно представляет собой усилитель, который сочетает в себе импульсный источник питания (SMPS) с высокоэффективными выходными каскадами. Класс D конкретно описывает топологию выходного каскада. Эти два термина связаны, но не взаимозаменяемы: импульсный усилитель мощности может использовать выходные каскады класса D, но метка «переключающий» обычно относится к архитектуре источника питания.

Усилители класса D имеют более низкое качество звука, чем усилители класса AB?

Современные усилители класса D достигают значений THD+N ниже 0,05% и частотных характеристик 20–20 кГц, что сопоставимо с высококачественными моделями класса AB. Ранние реализации класса D имели более высокий уровень шума и артефакты переключения, но нынешние усилители мощности класса D профессионального уровня соответствуют или превосходят качество звука класса AB в большинстве реальных приложений.

Когда следует выбирать усилитель без встроенного DSP?

Выбирайте усилитель без встроенного DSP, если вы уже используете выделенный внешний процессор DSP для настройки системы и хотите избежать дополнительных этапов внутренней обработки, которые могут привести к появлению переменных или задержек. Конструкции с чистым усилением, такие как AUWAY FP20000Q, предпочитают аудиоинженеры, которым необходима максимальная целостность сигнала и полный контроль над цепочкой сигналов с помощью собственного оборудования обработки.
