라이브 사운드 및 콘서트를 위한 최고의 클래스 TD 앰프

클래스 TD 앰프는 클래스 AB의 음향 정확도와 클래스 D의 효율성을 결합하기 때문에 라이브 사운드 및 콘서트를 위한 최고의 선택입니다. TD800, TD1200 및 TD1500에 걸쳐 Auway Audio의 TD 시리즈는 소형 2U 섀시에서 8Ω에서 2x800W ~ 2x1500W를 제공하므로 각 모델은 장소 크기 및 전력 요구 사항에 따라 강력한 경쟁자가 됩니다.

라이브 사운드 전문가들은 반복되는 딜레마에 직면합니다: 파워인가 충실도인가? 비효율적인 앰프를 너무 세게 사용하면 열, 왜곡 및 기어 수명 단축 문제가 발생합니다. 출력이 낮은 장치를 사용해 안전하게 플레이하면 쇼 중간에 시스템의 헤드룸이 부족해집니다. 클래스 TD 파워 앰프는 이러한 충돌을 정확하게 해결하도록 설계되었습니다.

이 가이드에서는 다른 앰프 토폴로지와 다른 클래스 TD 앰프 , 콘서트 및 라이브 사운드 환경에서 탁월한 이유, 특정 애플리케이션에 적합한 Auway Audio의 TD 시리즈 모델을 선택하는 방법.

클래스 TD 증폭기란 무엇이며 어떻게 작동합니까?

클래스 TD는 클래스 AB 및 클래스 D 기술을 단일 회로에 융합한 하이브리드 증폭기 토폴로지입니다. 클래스 AB는 오디오 엔지니어가 보컬과 어쿠스틱 악기에 대해 신뢰하는 따뜻하고 자연스러운 사운드 재현을 제공합니다. 반면 클래스 D는 높은 스위칭 효율로 작동하여 열 발생이 적고 주전원에서 전력을 덜 소모합니다.

에이 클래스 TD 전력 증폭기는 오디오 신호를 기반으로 실시간으로 전압 레일을 조정하는 추적 전원 공급 장치를 사용합니다. 결과적으로 출력 트랜지스터는 클래스 AB의 장점인 선형성을 희생하지 않고도 항상 가장 효율적인 지점에 가깝게 작동합니다.

라이브 사운드의 경우 이것이 중요합니다. 투어링 앰프는 높은 출력 레벨에서 작동하는 데 몇 시간이 걸립니다. 효율적인 디지털 파워 앰프는 더 시원하게 작동하고 냉각 인프라가 덜 필요하며 4시간 동안 진행되는 페스티벌 세트 동안 열 보호 기능을 사용할 가능성이 훨씬 적습니다.

콘서트 오디오에서 클래스 TD가 클래스 D보다 나은 이유는 무엇입니까?

순수 클래스 D 증폭기는 효율적이지만 역사적으로 높은 출력 레벨에서 오디오 착색 문제로 어려움을 겪었으며 전환 아티팩트에서 고주파수 잡음이 발생할 수 있습니다. 클래스 TD는 클래스 D의 효율적인 공급 추적 아키텍처를 차용하면서 고급 스튜디오 장비에 사용되는 것과 동일한 트랜지스터인 클래스 AB 출력 장치를 사용하여 이러한 약점을 피합니다.

실질적인 결과는 전체 20Hz~20kHz 대역폭에서 <0.05% THD+N을 측정하고, 촘촘하고 명료한 저음을 위해 400 이상의 감쇠 계수를 유지하며, 깨끗한 과도 재생을 위해 40V/μs의 슬루율을 달성하는 TD 증폭기입니다. 이는 도로용 섀시의 스튜디오 기준 성능입니다.

음향의 정확성과 효율성이 모두 중요한 경우 클래스 TD 앰프를 선택하십시오. 효율성이 유일한 우선순위이고 오디오 착색이 허용 가능한 절충안인 경우 순수 클래스 D를 선택하십시오.

Auway Audio TD 시리즈: 모든 스테이지를 위한 세 가지 모델

Auway Audio의 TD 시리즈에는 4개의 클래스 TD 전력 증폭기(TD800, TD1000, TD1200 및 TD1500)가 포함되어 있으며 모두 동일한 코어 회로 아키텍처와 2U 랙 공간을 공유합니다. TD800, TD1200 및 TD1500은 가장 광범위한 응용 분야를 포괄하며 라이브 사운드용으로 가장 일반적으로 지정됩니다.

Auway TD800: 중간 규모 라이브 이벤트에 적합한 도구

TD800은 8Ω에서 2x800W(4Ω에서 2x1200W)를 제공하고 8Ω에서 2400W 모노로 브리지됩니다. 오디오 성능 저하 없이 TD 시리즈에서 가장 접근하기 쉬운 진입점입니다. TD800 클래스 TD 앰프는 헤드룸이 중요하지만 총 와트수 요구 사항이 보통인 중간 규모 PA 시스템, 무대 모니터 증폭 및 기업 이벤트 장비에 매우 적합합니다.

85% 이상의 전력 효율성 등급은 동급 클래스 AB 장치보다 더 낮은 온도로 작동한다는 것을 의미합니다. 이는 투어 랙에 여러 앰프를 쌓을 때 중요한 고려 사항입니다.

Auway TD1200: 투어링 최적의 장소

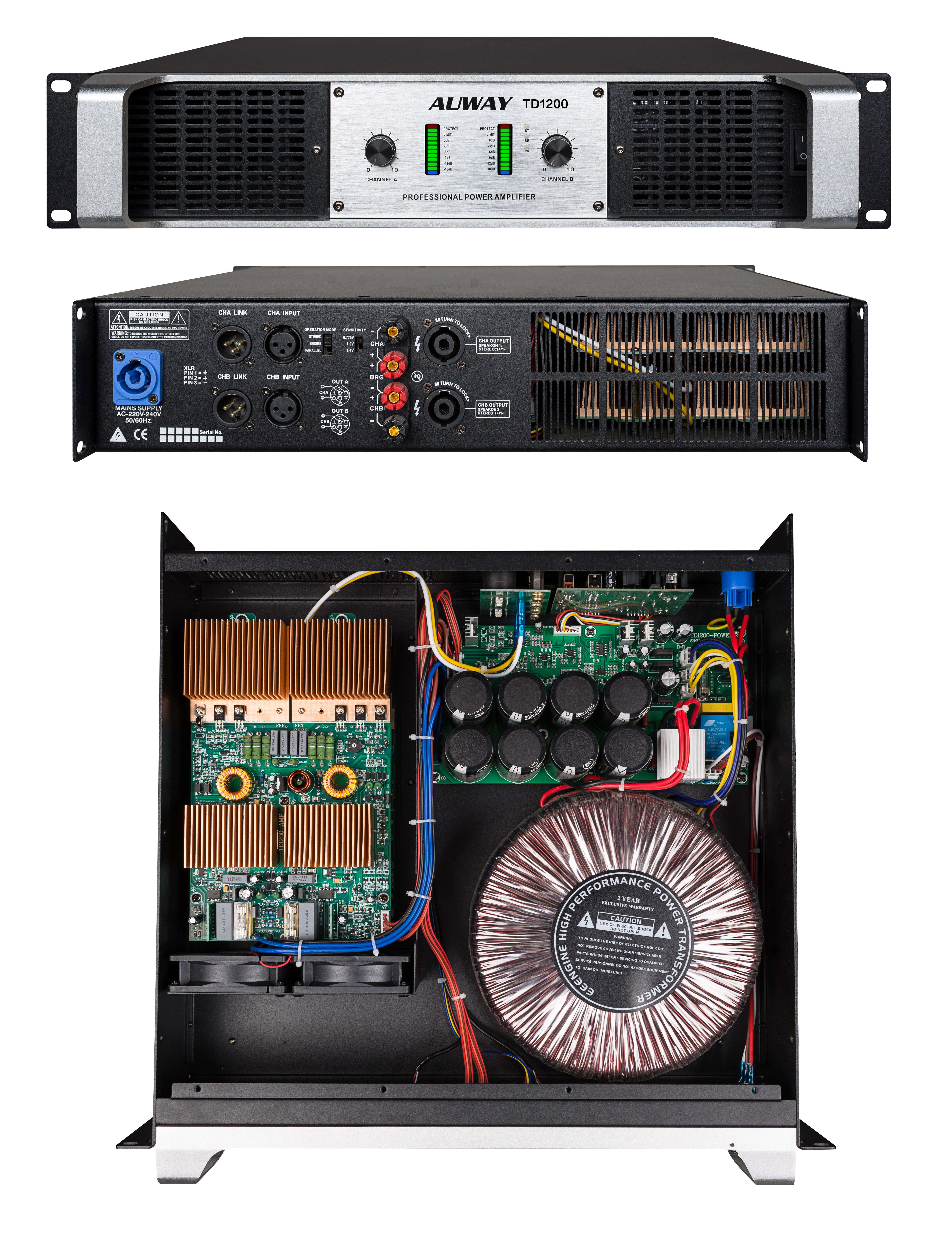

TD1200은 TD 시리즈의 중간 지점에 위치하여 8Ω에서 2x1200W(4Ω에서 2x1800W) 및 8Ω에서 3600W 브리지 모노를 생성합니다. 이는 콘서트 장소, 대형 예배당, 나이트클럽 메인 시스템에 가장 자주 사용되는 모델입니다.

90% 효율로 작동하는 TD1200 클래스 TD 전력 증폭기는 열 조절 없이 장시간 이벤트에서 높은 출력을 유지합니다. 이중 권선, 무산소 구리 토로이달 변압기는 전원 공급 장치 소음을 제거하는 동시에 24k 금도금 Speakon 출력은 반복 사용에도 일관된 연결을 보장합니다.

Auway TD1500: 2U 박스의 최대 전력

TD1500은 TD 시리즈의 주력 제품입니다. 8Ω에서 2x1500W(4Ω에서 2x2250W) 및 8Ω에서 브리지된 4500W의 이 제품은 동급에서 가장 강력한 2U 앰프 중 하나입니다. Auway는 변환 효율성을 92%로 평가합니다. 이는 이 출력 레벨의 TD 클래스 앰프 중 업계 최고 수준입니다.

8단계 보호 네트워크는 DC 오프셋 감지부터 초저주파 필터링, 전력 레일 모니터링, 소프트 스타트 회로까지 모든 것을 포괄합니다. 경기장 규모의 투어링, 대규모 교회 설치 또는 EDM 페스티벌 장비의 경우 TD1500은 예상치 못한 신호 피크 동안 클리핑을 방지하는 일종의 헤드룸을 제공합니다.

Auway TD 시리즈 사양 한눈에 보기

세 가지 모델 모두 동일한 입력 감도 옵션(0.775V / 1.0V / 1.4V 전환 가능), 20kΩ의 밸런스드 입력 임피던스, 70dB 이상의 누화 제거 기능을 공유합니다.

라이브 사운드를 위해 어떤 클래스 TD 앰프를 선택해야 합니까?

적합한 TD 앰프는 장소 크기, 스피커 부하 임피던스, 스테레오 또는 브리지 모노 실행 여부 등 세 가지 변수에 따라 달라집니다.

• 중소 규모 라이브 이벤트(클럽, 극장, 기업 이벤트): TD800은 대부분의 PA 및 모니터 애플리케이션에 충분한 헤드룸을 제공합니다. 시리즈 중 가장 가볍고 컴팩트한 옵션입니다.

• 대규모 장소 및 투어링 장비: TD1200은 출력 전력과 무게 사이의 최적점을 찾습니다. 19.5kg의 무게로 도로용 케이스에 적합하며 전체 범위의 라인 어레이 요소를 구동하기에 충분한 전력량을 제공합니다.

• 경기장 및 축제 규모 시스템: 최대 출력을 타협할 수 없을 때 TD1500은 확실한 선택입니다. 8Ω으로 브리지된 4500W에서 단일 장치는 상당한 헤드룸을 확보하면서 고감도 서브우퍼 스택을 구동할 수 있습니다.

Auway Audio TD 앰프가 전문가용으로 뛰어난 이유는 무엇입니까?

TD 시리즈의 모든 모델에는 자동 복구, 단락 보호, DC 오류 감지 및 출력 릴레이 전환을 통한 열 관리를 다루는 다단계 보호 네트워크가 포함되어 있습니다. 신호 체인 오류가 발생하는 라이브 환경에서 이러한 보호 수준은 결함이 있는 케이블로 인해 공연 도중에 스피커 시스템이 꺼지는 것을 방지할 수 있습니다.

전면 패널 상태 표시기(전원, 신호, 클립, 보호)는 엔지니어에게 미터를 꺼내지 않고도 즉각적인 시각적 피드백을 제공합니다. 트루 밸런스 XLR 입력은 케이블 길이가 길거나 RF 간섭이 높은 환경에 필수적인 공통 모드 잡음을 제거합니다.

귀하의 다음 콘서트 시스템을 중요하게 만드십시오

클래스 TD 전력 증폭기는 라이브 사운드 엔지니어에게 전통적인 클래스 AB 디자인의 열과 에너지 소비 없이 전문적인 전력 수준의 스튜디오급 오디오 품질이라는 절충안이 필요했던 기능을 제공합니다. Auway Audio의 TD 시리즈는 해당 기술을 세 가지 출력 레벨의 입증된 도로용 플랫폼에 적용합니다.

중간 규모 클럽을 위한 모니터 장비를 구축하든 대규모 투어 시스템을 위한 메인 앰프를 지정하든 관계없이 TD800, TD1200 또는 TD1500은 공연을 계속 진행하는 데 필요한 전력 밀도, 오디오 성능 및 열 안정성의 올바른 조합을 제공합니다. 특정 애플리케이션에 적합한 TD 앰프에 대해 논의하려면 Auway Audio에 문의하세요.

자주 묻는 질문

증폭기 용어에서 '클래스 TD'는 무엇을 의미합니까?

클래스 TD는 클래스 AB 출력 회로와 클래스 D 스타일 추적 전원 공급 장치를 결합한 하이브리드 증폭기 토폴로지를 나타냅니다. 추적 전원은 오디오 신호를 기반으로 레일 전압을 동적으로 조정하여 클래스 AB 설계와 관련된 낮은 왜곡 및 음향 정확도를 유지하면서 효율성을 향상시킵니다.

클래스 TD 앰프는 라이브 사운드용 클래스 D 디지털 앰프와 어떻게 비교됩니까?

클래스 TD 증폭기는 일반적으로 표준 클래스 D 설계보다 더 낮은 THD, 더 평평한 주파수 응답, 더 나은 과도 정확도를 제공합니다. 클래스 D는 원시 전력 변환 측면에서 더 효율적이지만 클래스 TD는 높은 효율성과 함께 오디오 애호가급 성능을 제공하므로 오디오 품질이 중요한 애플리케이션에 더 적합합니다.

대규모 콘서트나 경기장에 가장 적합한 클래스 TD 앰프는 무엇입니까?

경기장 규모 애플리케이션의 경우 Auway TD1500은 TD 시리즈 중 가장 강력한 옵션입니다. 92% 효율, 400 이상의 감쇠 계수 및 8단계 보호 시스템으로 8Ω(4500W 브리지 모노)에서 2x1500W를 제공합니다. 컴팩트한 2U 형식 덕분에 고밀도 랙 구축에도 실용적입니다.

Auway TD 시리즈 앰프를 브리지 모노 모드에서 실행할 수 있습니까?

예. TD 시리즈의 모든 모델은 브리지 모노 작동을 지원합니다. TD800은 8Ω에서 2400W, TD1200은 8Ω에서 3600W, TD1500은 8Ω에서 4500W로 브리지되어 서브우퍼 및 모노 센터 클러스터 애플리케이션에 상당한 출력 유연성을 제공합니다.

클래스 TD 앰프는 고정 설치 및 투어링에 적합합니까?

예. Auway TD 시리즈는 두 가지 용도 모두에 맞게 설계되었습니다. 범용 전압 작동(220~240V AC), 자동 복구 열 보호 및 표준 2U 랙 폼 팩터를 갖춘 이 앰프는 교회, 공연장, 컨퍼런스 센터뿐만 아니라 이동식 투어링 장비에 영구적으로 설치된 시스템에 적합합니다.
