クラスGBアンプとは何ですか?またどのように機能しますか?

クラス GB アンプは、クラス D の効率とクラス AB の温かみのある音を組み合わせたハイブリッド パワー アンプです。これは、オーディオ信号に合わせて電源電圧を動的に調整することで実現され、オーディオの忠実度を維持しながら熱とエネルギーの無駄を削減するため、プロのライブ サウンド、ツアー、固定設備に最適です。

適切なパワーアンプを選択することで、プロフェッショナルなオーディオセットアップが成功するかどうかが決まります。サウンド エンジニアとシステム インテグレーターは常にトレードオフに直面しています。効率を高めるか、それとも優れた音質を確保するかという問題です。 GB級アンプ テクノロジーはまさにその緊張を解決するために開発されました。

このガイドでは、クラス GB パワー アンプとは何か、回路レベルでどのように動作するか、他のアンプ クラスとどのように比較するか、実際のどのアプリケーションに最適であるかについて説明します。

アンプ設計における「クラス GB」とは何を意味しますか?

アンプ クラスは、出力トランジスタが全サイクル中にオーディオ信号をどのように処理するかを記述します。クラス A はトランジスタを継続的に動作させ、素晴らしいサウンドと恐ろしい効率を実現します。クラス B は 2 つのトランジスタ間で信号を分割し、効率を向上させますが、クロスオーバー歪みが発生します。クラス AB は両方をブレンドし、ほとんどのプロフェッショナル向けパワーアンプで使用される実用的な妥協点を提供します。

GB クラスはこれをさらに進化させたものです。クラス G の「G」は、複数の電源電圧レールを使用し、信号需要に基づいてそれらを切り替えるトポロジを指します。クラス B (または AB) は実際の信号増幅を処理します。クラス GB は、 スイッチング アンプと同様に電力を消費しながら、クラス AB 品質のオーディオを提供します。

その結果、オーディオ専門家が期待する温かみのあるリニアな音質を損なうことなく、熱出力が低下し、エネルギー消費が削減され、動作寿命が延長されます。

GB級アンプはどのように動作するのでしょうか?

その核心となるのは、 クラス GB パワーアンプは、 入力オーディオ信号をリアルタイムで監視します。信号が低い場合、アンプはより低い電圧レールから電力を供給します。信号がピークに達すると、より高い電圧レールに切り替わってフルパワーを供給します。このレールの切り替えは動的かつ透過的に行われるため、リスナーにはその切り替えが聞こえません。

これが実際に何を意味するかは次のとおりです。

• 静かな通路では、アンプは低い電圧で動作し、発熱と消費電流が少なくなります。

• 大音量のトランジェント中、アンプは即座に高いレールをタップして、クリップすることなく必要なパワーを供給します。 （キックドラムのヒット、ギターソロのピーク）

• 出力段は 全体を通してクラス AB を維持し、直線性を維持し、歪みを極めて低く保ちます (通常、1kHz で THD 0.05% 未満)。

400 を超えるダンピングファクターにより、スピーカーコーンの厳密な制御が保証されます。これは、低音の解像度が重要なサブウーファーやフルレンジシステムにとって特に重要です。

GB クラスと他のアンプ クラス: それらはどのように比較されますか?

クラス GB は、オーディオの忠実性と熱管理の両方が重要なアプリケーションのスイートスポットを占めます。 DSP アンプボードにより柔軟性がさらに高まり、エンジニアはアンプ チェーン内でデジタル信号処理 (EQ、クロスオーバー、リミッティング) を直接適用できるようになります。最新の Class GB 設計の多くは DSP 機能を統合しており、複雑な設置に対してさらに汎用性が高くなります。

理解すべき主要な技術仕様

クラスGBを評価する場合 パワーアンプ、これらの仕様が最も重要です:

THD+N (全高調波歪み + ノイズ): 8Ω/1kHz で 0.05% 未満であれば、プロフェッショナル グレードとみなされます。歪みが低いということは、より忠実な信号再生を意味します。

ダンピングファクター: ダンピングファクターが 400 を超えると、アンプはスピーカーコーンを強力に制御でき、サブウーファーやフルレンジアレイにとって重要な、よりタイトで正確な低音に変換されます。

スルーレート: 25V/μsのスルーレートにより、アンプはパーカッションや弾いた弦のアタックを汚したり歪ませたりすることなく、高速トランジェントに素早く応答します。

周波数応答: 20Hz ～ 20kHz (±1dB) のフラットな応答は、アンプが可聴スペクトル全体にわたって信号に色付けをしないことを意味します。

チャンネルセパレーション： 8Ω/1kHzで75dB以上により、左右のチャンネル間の信号のブリードを防ぎ、ステレオイメージングと独立したモニターコントロールを維持します。

GB クラスのアンプはどこで使用されますか?

クラス GB パワーアンプは、幅広いプロフェッショナル環境で性能を発揮します。その効率性により、長時間の使用に適しており、低歪みは重要なリスニング用途を満たします。

ライブサウンドとコンサート会場

GB クラスのアンプは、ライブパフォーマンスのダイナミックな要求に非常にうまく対応します。たとえば、PA1.5 は 8Ω で 2x1450W、ブリッジモノラル構成で 4200W を供給します。これは中規模から大規模のコンサート会場のメイン PA アレイを駆動するのに十分です。 4 ファンの可変速冷却システムと強化された 3U シャーシにより、ツーリング スケジュールにもすぐに対応できます。

ステージモニタリング

ステージモニターでは、演奏者が自分の声をはっきりと聞こえるように、ライブミックスを正確かつパンチの効いた再生する必要があります。クラス GB 設計の低歪みと高減衰率により、長時間のセットでも濁りや過度の熱が蓄積することなくウェッジ モニターを駆動するのに最適です。

固定設備: 礼拝堂およびカンファレンス センター

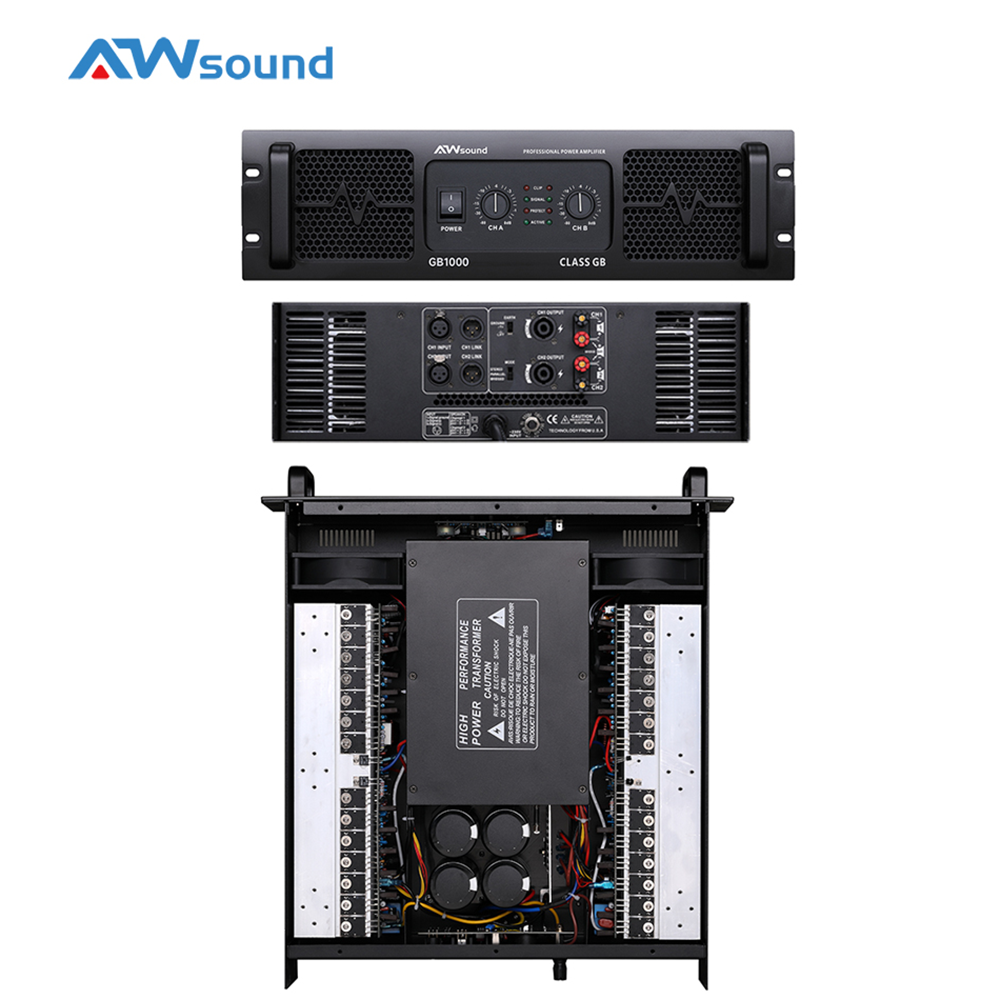

毎日長時間のセッションを実行する会場では、熱効率が重要です。クラス AB アンプよりも低温で動作するクラス GB アンプは、コンポーネントの寿命を延ばし、メンテナンスを軽減します。 GB1000 のようなシステムは、チャンネルあたり 14 ペアのトランジスタで 8Ω で 2x1000W を提供し、巨大教会、舞台芸術センター、会議施設の常設に必要な信頼性を提供します。

ナイトクラブと娯楽施設

大音量の連続再生環境では、アンプに大きなストレスがかかります。クラス GB の効率上の利点は、4 ～ 6 時間の DJ セットにわたって蓄積される熱が少なく、サーマルシャットダウンのリスクが軽減されることを意味します。また、深いダンピングファクターにより、サブベースの明瞭さがリスニングエクスペリエンスに直接影響を与えるダンスフロアでも、低音をタイトかつパンチの効いた状態に保ちます。

プレートアンプの用途

プレート アンプ (プレート アンプとも呼ばれる) は、スピーカー キャビネットのリア パネルに直接取り付けられる内蔵型アンプ モジュールで、パワード サブウーファーやスタジオ モニターで一般的に使用されます。クラス GB テクノロジーは、熱放散が制限されているスピーカー キャビネットのコンパクトな密閉環境内で発熱の低減が自然に収まるため、プレート アンプの設計にうまく応用できます。

最新のプロフェッショナルオーディオにとってクラス GB が重要な理由

プロフェッショナルオーディオの需要は変化しています。ツーリングリグはさらに遠くへ移動します。フェスティバルのステージは長めに開催されます。常設施設は 24 時間稼働しています。アンプが高温になったり、大規模な冷却インフラが必要になったり、エネルギーを浪費したりすることは、負債となります。

クラス GB パワーアンプは、音質と動作の実用性の間に妥協を強いない設計で、これらの要求に応えます。この技術は歪みを 0.05% 未満に抑え、非常に平坦な周波数応答を維持し、エンジニアが正確なスピーカー制御を行えるダンピングファクターを提供すると同時に、従来のクラス AB 設計よりも大幅に低温で動作します。

要求の厳しい環境向けのアンプを指定するシステム設計者にとって、Class GB は、純粋な効率と純粋なオーディオ品質の間の性能ギャップをカバーする、技術的に成熟し、現場で実証済みのソリューションを表します。

よくある質問

GB級アンプとH級アンプの違いは何ですか?

クラス GB とクラス H はどちらも複数の電源電圧レールを使用して、クラス AB よりも効率を向上させます。違いは出力段にあります。通常、クラス H はクラス AB 出力段を保持し、レール スイッチングを使用して低レベル信号時の損失を低減します。一方、クラス GB はクラス B 由来のスイッチングを出力アーキテクチャに直接統合します。実際には、どちらも高効率と低歪みを実現しますが、具体的な実装方法はメーカーやアプリケーションによって異なります。

クラスGBパワーアンプはプレートアンプ設計に適していますか?

はい。クラス GB テクノロジーの発熱の低減と高効率により、アンプがスピーカー キャビネット内に収められるプレート アンプの使用例の有力な候補となります。熱出力が低いため、密閉された空間で熱が蓄積するリスクが軽減され、アンプとその周囲のスピーカーコンポーネントの両方の耐用年数が延長されます。

DSP アンプボードは GB クラスの設計をどのように補完しますか?

DSP アンプ ボードは、デジタル信号処理機能 (EQ、クロスオーバー フィルタリング、ディレイ、リミティング) をアンプのシグナル チェーンに直接追加します。クラスGBパワーステージと組み合わせると、信号管理と高電力供給の両方を単一のラックユニット内で処理できる、非常に柔軟で効率的なアンプが得られます。これは、複数のスピーカー タイプ (サブウーファー、ミッドレンジ、HF) で個別の処理が必要な複雑な PA システムで特に役立ちます。

会場にはどの出力パワーを選択すればよいですか?

一般的なガイドとして、150 ～ 300 人の参加者がいる会場では、通常、8Ω でチャンネルあたり 1000 ～ 1300 W が必要です。参加者が 300 ～ 800 人の中規模から大規模な会場では、チャンネルあたり 1450 ～ 1600 W のメリットが得られます。スタジアム規模または屋外フェスティバル システムには、4000 W 以上を供給するブリッジモノラル構成が必要です。指定するときは、スピーカーの感度とシステムのヘッドルームを常に考慮してください。

クラス GB アンプは固定設置で 24 時間年中無休で稼働できますか?

はい、設置によりアンプラック周囲の適切な換気が維持されることが条件です。クラス GB はクラス AB 設計と比較して発熱量が低いため、連続動作の持続可能性が高くなりますが、適切なラック間隔を確保し、通気を確保し、機器室の周囲温度を監視するという標準的なベスト プラクティスが適用されます。
