Si vous avez déjà ouvert une enceinte active haut de gamme, vous avez probablement remarqué que l’électronique interne n’est pas qu’un simple fouillis de fils. Au cœur du système se trouve une pièce d’ingénierie sophistiquée : la carte amplificateur. Pour les fabricants comme pour les bricoleurs, comprendre les subtilités de ce composant est vital. C'est le moteur qui pilote le son, déterminant tout, de la clarté au volume.
Cependant, créer ces centrales n’est pas une tâche simple. Cela nécessite un processus de fabrication spécialisé appelé assemblage de circuits imprimés d'amplificateur. Ce processus consiste à monter des composants électroniques sur une carte de circuit imprimé (PCB) pour créer un module audio fonctionnel. Que vous construisiez un moniteur de studio ou mettiez à niveau un système de sonorisation, la qualité de cet assemblage définit la performance audio finale.
Mais que se passe-t-il exactement dans ce processus ? Il ne s’agit pas seulement de souder des pièces ensemble. Cela implique une sélection stratégique de composants, une ingénierie précise pour la dissipation thermique et l’intégration d’un traitement avancé du signal numérique (DSP). Dans ce guide, nous détaillerons les éléments essentiels d'un assemblage d'amplificateur à plaques et découvrez pourquoi la fabrication professionnelle fait toute la différence.
Q : Quelles pièces et technologies spécifiques sont combinées pendant le processus d'assemblage pour créer un module amplificateur prêt à être commercialisé ?
R : Un assemblage PCB d'amplificateur professionnel est une convergence de plusieurs sous-systèmes critiques. Il comprend le bloc d'alimentation (souvent à tension universelle), le circuit d'amplification (généralement de classe D pour l'efficacité), un cœur DSP pour le traitement du signal et des connecteurs physiques robustes.
Pour aller plus loin, le processus d’assemblage doit garantir que ces sous-systèmes fonctionnent en harmonie sans interférence électrique. Par exemple, les étages de puissance à courant élevé doivent être isolés des chemins de signaux audio sensibles pour éviter le bruit.
Un assemblage de niveau supérieur comprendra généralement :
Puces DSP haute fidélité : pour gérer les crossovers, l'égalisation et les limiteurs.
Transistors de puissance : pour gérer un courant élevé et piloter les haut-parleurs.
Composants de protection thermique : dissipateurs de chaleur et capteurs pour éviter la surchauffe.
Connecteurs d'entrée/sortie : prises XLR et NL4 de haute qualité pour une connectivité fiable.
Lorsque ces éléments sont assemblés correctement, le résultat est un module comme la carte d'amplificateur de puissance de haut-parleur actif Auway Audio, qui équilibre la puissance brute avec une fidélité audio délicate.

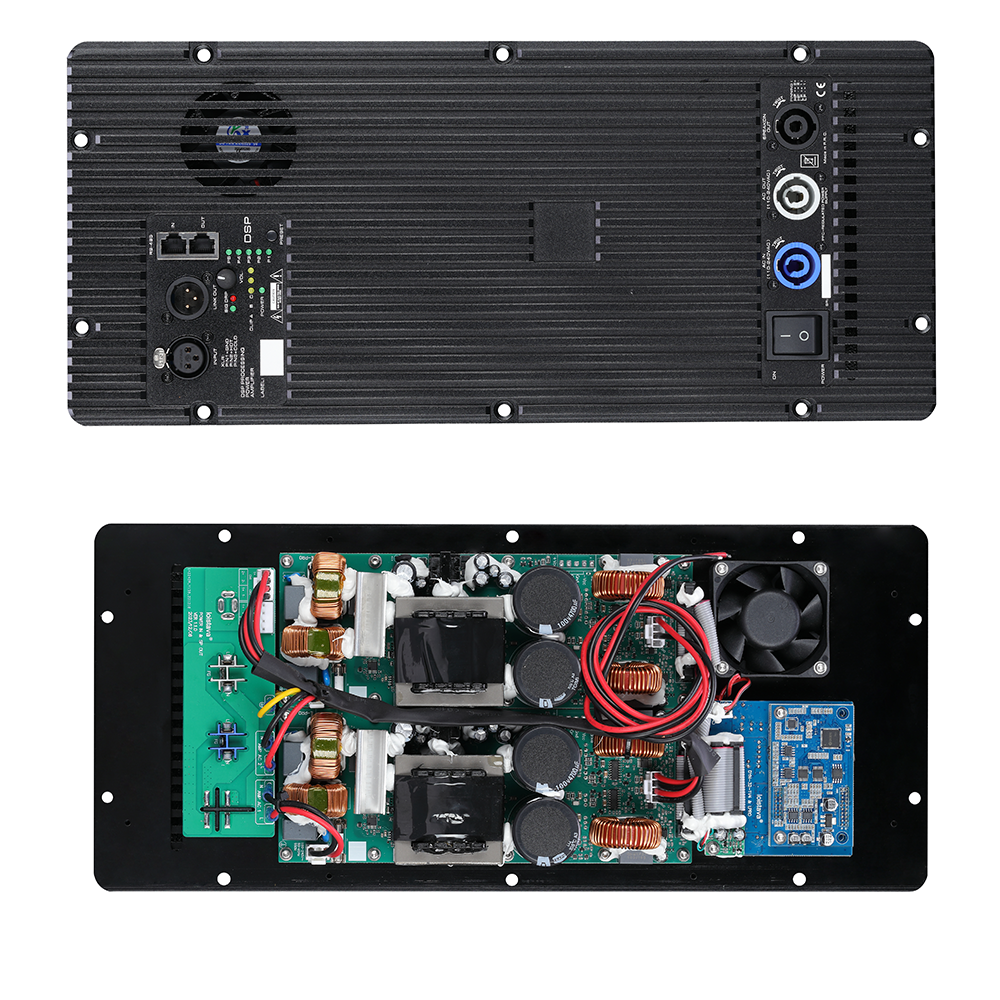

Lorsque nous parlons d'amplificateur à plaque, nous faisons référence à une unité tout-en-un conçue pour être montée sur la « plaque » arrière d'une enceinte. Cette conception exige que l'assemblage PCB soit compact mais puissant. Examinons les technologies spécifiques montées sur ces cartes.
L’audio moderne exige plus qu’un simple volume ; cela exige du contrôle. C'est là qu'intervient le processeur de signal numérique (DSP). Pendant le processus d'assemblage, un cœur DSP haut de gamme, souvent de conception allemande, est intégré directement dans la carte.
Cette puce fait office de cerveau de l’amplificateur. Il permet un taux d'échantillonnage élevé (souvent jusqu'à 384 kHz), garantissant que le signal numérique est converti en son analogique sans perte de qualité. Il gère également le traitement multibande, permettant aux fabricants de régler l'amplificateur spécifiquement pour le pilote qu'il alimente.
L'un des plus grands défis de L'assemblage du PCB de l'amplificateur est chaud. Les amplificateurs génèrent une énergie importante, et si cette énergie n’est pas gérée, elle se transforme en chaleur pouvant endommager les composants.
Les assemblages de haute qualité utilisent des circuits de classe D. Contrairement aux anciens modèles de classe AB, la classe D est incroyablement efficace, convertissant un pourcentage plus élevé d'électricité en son plutôt qu'en chaleur. Cependant, même les conceptions efficaces ont besoin d’être protégées. Le processus d'assemblage comprend le montage de systèmes de gestion thermique intelligents, tels que des ventilateurs de refroidissement adaptatifs et des dissipateurs thermiques, directement sur le PCB. Cela garantit que l’unité peut fonctionner à des performances optimales pendant des heures sans limitation thermique.
Pour comprendre la précision impliquée dans ces assemblages, il est utile d’examiner les données brutes. Différentes applications nécessitent des spécifications de puissance différentes, ce qui modifie la liste des composants de l'assemblage PCB.

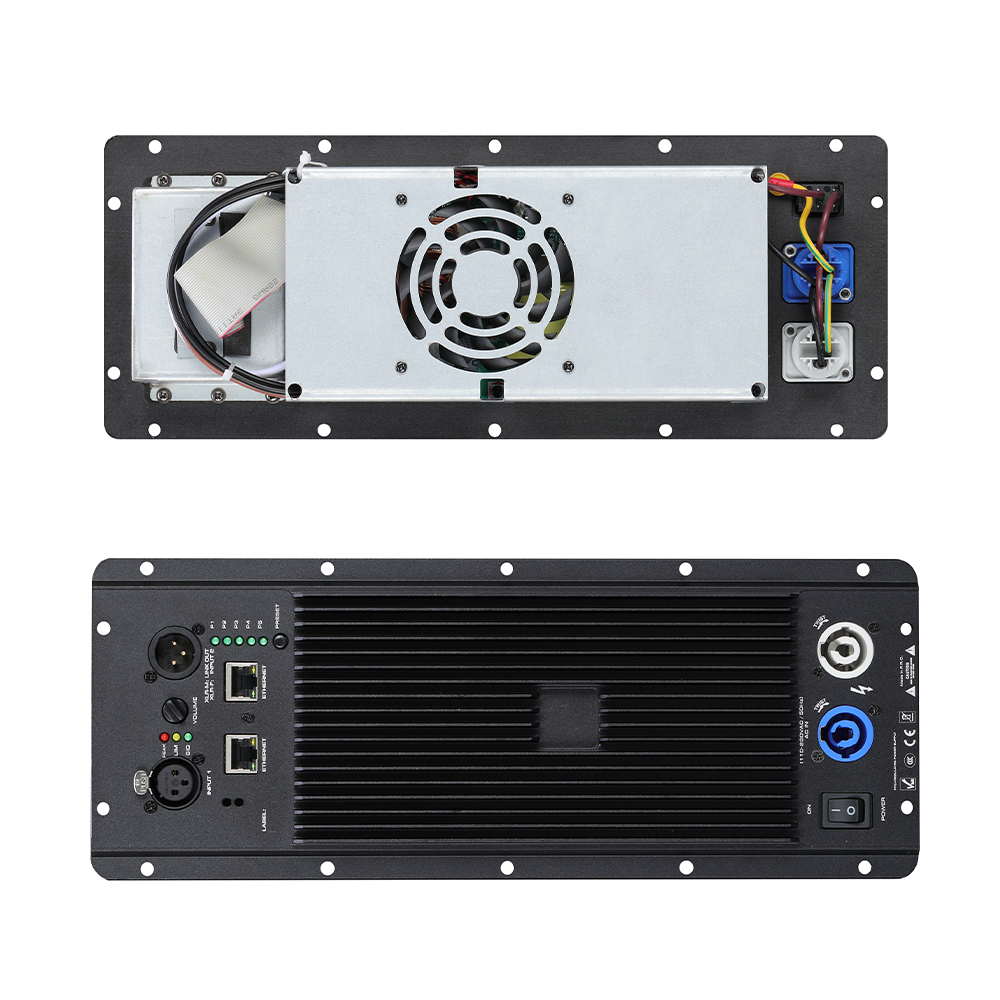

Voici une comparaison entre deux spécifications populaires que l'on retrouve souvent dans ces cartes hautes performances, telles que les modèles Auway A24 et A26 :
Spécification |
Modèle A24 |
Modèle A26 |
|---|---|---|
Puissance stéréo 8Ω |
2x400W |
2x600W |
Puissance stéréo 4Ω |
2x750W |
2x1100W |
Puissance du pont 8Ω |
1500W |
2100W |
Courant de crête de sortie |
65A |
60A |
Type de circuit |
Classe D |
Classe D |
Dimensions |
346x135x72mm |
426x135x72mm |
Circuit de refroidissement |
Ventilateur CC |
Ventilateur CC |
Ce tableau illustre comment les dimensions physiques et la sélection des composants (comme les condensateurs et les transistors) doivent changer pour s'adapter à des puissances de sortie plus élevées, comme une puissance pontée de 2 100 W.
Vous vous demandez peut-être si vous pouvez simplement assembler ces composants vous-même ou faire appel à un fabricant d'électronique générique. Bien que possible pour des projets simples, l'audio haute performance nécessite un Usine d'assemblage de circuits imprimés d'amplificateurs audio avec une expertise spécifique.
Les cartes d'amplificateur modernes utilisent la technologie de montage en surface (SMT). Les composants sont si petits que les mains humaines ne peuvent pas les placer de manière fiable. Les usines spécialisées utilisent des machines automatisées pour placer des milliers de composants par heure avec une précision microscopique. Cela réduit la longueur du trajet du signal, ce qui réduit le bruit et améliore la clarté audio.
Une usine spécialisée dans l'audio comprend que « travailler » ne suffit pas ; ça doit sonner bien. Au-delà des tests électriques standards, ces installations effectuent des tests spécifiques à l'audio. Ils vérifient la distorsion harmonique totale (THD), le rapport signal sur bruit (SNR) et la planéité de la réponse en fréquence. Les maisons d’assemblage génériques manquent souvent de l’équipement nécessaire pour vérifier ces mesures audio.
Si vous recherchez un excellent exemple de ce à quoi ressemble un assemblage de PCB professionnel, ne cherchez pas plus loin que le module A26. Il représente le summum de l'assemblage spécialisé, intégrant la technologie allemande DSP avec d'énormes réserves de puissance.
Cette carte est conçue pour être la solution ultime pour la construction d'enceintes actives. Il présente un design épuré qui s'intègre parfaitement dans les enceintes, tout en étant suffisamment puissant pour piloter du matériel de tournée professionnel. L'intégration de l'alimentation électrique, du DSP et de l'amplification sur une seule unité cohérente met en évidence les avantages des techniques d'assemblage avancées.
Pour ceux qui souhaitent mettre à niveau leur système actuel ou créer une nouvelle enceinte active à partir de zéro, vous pouvez consulter les spécifications complètes et les détails de ce module ici : Carte amplificateur de haut-parleur actif A26.
La différence entre une bonne enceinte et une excellente enceinte réside souvent dans l’amplificateur qui la pilote. En comprenant ce qui entre dans l'assemblage de circuits imprimés d'amplificateur, vous pouvez prendre des décisions plus éclairées concernant l'équipement que vous achetez ou construisez.
De la sélection de la puce DSP à la précision de la fabrication SMT, chaque étape compte. Un ensemble amplificateur à plaques de haute qualité garantit que votre audio n'est pas seulement fort, mais aussi propre, fiable et fidèle à la source. Que vous soyez un constructeur à la recherche d'un partenaire OEM ou un audiophile à la recherche des meilleurs composants, privilégier un assemblage de qualité est la clé d'un son de qualité supérieure.
