Mitkä ovat luokan GB vahvistinpiirin avainkomponentit?

Luokan GB vahvistinpiiri yhdistää B-luokan vahvistimen tulo- ja ohjausasteen monikiskoiseen G-luokan virtalähteeseen. Sen avainkomponentteja ovat tulo/differentiaaliaste, jännitteen vahvistusaste, kiskokytkentäverkko, jossa on useita jännitekiskoja, lähtötehotransistorit, virtalähde ja suojapiirit. Tämä hybridirakenne tarjoaa suuren tehon ja vahvan hyötysuhteen, mikä tekee siitä suosikin ammattimaisissa äänenvahvistinjärjestelmissä.

Jos työskentelet digitaalisten suuritehoisten vahvistimien kanssa tai määrität äänitehovahvistimen varusteita touring-laitteille ja kiinteisiin asennuksiin, luokan GB topologian ymmärtäminen auttaa sinua valitsemaan oikean laitteen. Suunnittelu sijoittuu kytkentävahvistimien raakatehokkuuden ja lineaarisen äänenlaadun väliin, mikä antaa insinööreille käytännöllisen keskitien.

Tämä opas erittelee a:n jokaisen ydinkomponentin Luokan GB vahvistinpiiri, selittää, kuinka osat toimivat yhdessä, ja näyttää, mihin tämä topologia sopii todellisissa ammattimaisissa äänenvahvistinsovelluksissa.

Mikä on luokan GB vahvistin ja miksi sillä on merkitystä?

Luokan GB vahvistin on hybridirakenne, joka lainaa B-luokan lineaarisen lähtökäyttäytymisen ja yhdistää sen G-luokan kiskokytkentävirtalähteen kanssa. Yksinkertaisesti sanottuna se käyttää useampaa kuin yhtä jännitekiskoa. Matalilla lähtötasoilla vahvistin toimii alemmalla kiskolla virran säästämiseksi. Kun musiikki on huipussaan, se vaihtaa korkeammalle kiskolle tuottaakseen täyden tehon.

Tuo vaihtokäyttäytyminen on koko asian ydin. Perinteiset AB-luokan vahvistimet tuhlaavat energiaa lämpönä, koska ne kulkevat aina yhdellä korkealla kiskolla. Luokka GB vähentää hukkaa pitäen samalla vääristymän alhaisena. Tuloksena on viileämpi juoksu ja tehokkaampi äänitehovahvistin , joka kuulostaa silti puhtaalta.

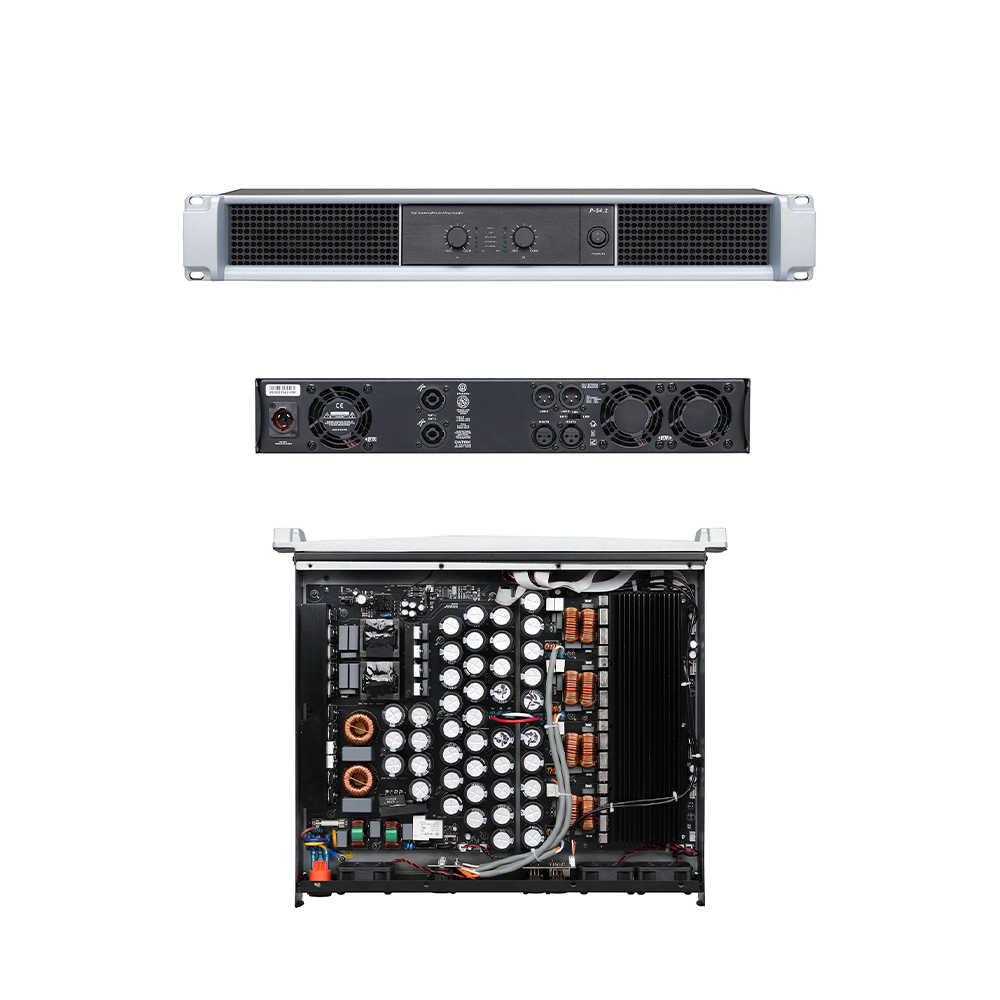

AUWAYn PA-sarja on hyvä esimerkki. Ammattimainen PA1.5-tehovahvistin tuottaa 2x1450W 8Ω:lla (2x2100W 4Ω) hienostuneen Class GB -tekniikan avulla, mikä tarjoaa 15 % enemmän tehoa kuin PA1.3 ja säilyttää samalla vahvan hyötysuhteen. Se lähettää myös alle 0,05 % THD:n ja vaimennuskertoimen yli 400 – numerot, jotka osoittavat, että topologia voi saavuttaa suuren tehon hallinnasta tinkimättä.

Mitkä ovat luokan GB vahvistinpiirin avainkomponentit?

Jokainen luokan GB vahvistin on rakennettu samoista ydinelementeistä. Jokaisella on erityinen rooli pienen tulosignaalin muuttamisessa suuritehoiseksi, vähäsäröiseksi ulostuloksi.

Tulo- ja jännitevahvistusasteet

Signaalipolku alkaa tulovaiheesta, yleensä differentiaalivahvistimesta, joka syötetään balansoitujen XLR-tulojen kautta. Tämä vaihe hylkää yleisen kohinan ja valmistelee signaalin vahvistusta varten. Esimerkiksi AUWAY PA1.5 hyväksyy balansoidut XLR-tulot 20K ohmin tuloimpedanssilla.

Seuraavaksi tulee jännitteenvahvistusaste (VAS). Tämä osa nostaa matalan tason signaalin jännitteeseen, joka on riittävän suuri ohjaamaan lähtötransistoreita. Hyvä suunnittelu pitää taajuusvasteen tasaisena – PA-sarja pitää taajuudet 20Hz–20kHz +0/-1dB:n sisällä.

Kiskojen kytkentäverkko ja useita voimakiskoja

Tämä erottaa GB-luokan tavallisesta B- tai AB-vahvistimesta. Yhden syöttöjännitteen sijasta vahvistimessa on vähintään kaksi tasavirtakiskoa. Kiskokytkentä (tai kiskon kommutointi) piiri valvoo jatkuvasti signaalia.

Hiljaisten kulujen aikana lähtötransistorit vetävät alemmasta kiskosta. Kun signaali vaatii enemmän tilaa, piiri siirtyy lähes välittömästi korkeammalle kiskolle. Koska transistorit viettävät suurimman osan ajastaan ​​pienemmällä jännitteellä, ne hajottavat paljon vähemmän lämpöä. Tämä tehokkuuden lisäys johtuu siitä Ammattimaiset äänenvahvistimien valmistajat suosivat tehokkaiden touring-varusteiden topologiaa.

Lähtötransistorit ja virtalähde

Lähtötehotransistorit suorittavat raskaan noston ja toimittavat virran kaiuttimeen. Suuritehoisissa malleissa insinöörit käyttävät useita transistoripareja kanavaa kohden kuorman jakamiseen ja lämmön hallintaan. Virtalähde - joko lineaarinen muuntaja tai hakkuriteholähde (SMPS) - syöttää näitä kiskoja.

Vertailun vuoksi, digitaaliset suuritehoiset vahvistimet, kuten AUWAY:n FP20000Q, käyttävät SMPS:ää saavuttaakseen 4x2350 W tehon 8 Ω:lla kevyessä 2U:n kotelossa. Luokan GB yksiköt, kuten PA-sarja, ovat tyypillisesti raskaampia, koska ne tukeutuvat vankoihin lineaarisiin syöttöihin vakauden ja äänenlaadun takaamiseksi.

Jäähdytys- ja suojapiirit

Suuri teho tuottaa lämpöä, joten jäähdytys ei ole valinnaista. PA1.5 käyttää neljää älykästä, säädettävänopeuksista jäähdytystuuletinta pitämään lämpötilat kurissa 24 tunnin käytön aikana. Suojapiiri täydentää suunnittelua ja suojaa ylikuormitukselta, tasavirtaviolta, oikosulkuilta ja ylikuumenemiselta. PA-sarja lisää lähtörelekytkimen ja automaattisesti palautuvan lämpömykistyksen turvallisuuden lisäämiseksi.

Miten GB-luokan vahvistin eroaa digitaalisista ja kytkentämalleista?

Vahvistinluokkien välillä valinta riippuu prioriteeteistasi. Tässä on yksinkertainen tapa muotoilla päätös:

• Valitse Luokka GB, jos äänenlaadulla ja ohjauksella on eniten merkitystä. Lineaarinen lähtötaso tarjoaa matalan THD:n ja korkean vaimennuskertoimen tiukoille bassoille, mikä sopii konserttisaleihin, esittävien taiteiden keskuksiin ja premium-installaatioihin.

• Valitse digitaalinen suuritehoinen vahvistin (D-luokka/kytkin), jos paino ja raakatehon tiheys ovat etusijalla. Yksiköt, kuten FP20000Q, pakkaavat 4 x 4400 W 4 Ω:lla kevyeen koteloon, joka on ihanteellinen touring-laitteille ja stadionin subwoofer-järjestelmille, joissa latausnopeus on tärkeä.

• Valitse luokka D SMPS:llä, jos tehokkuus ja siirrettävyys johtavat luetteloon. AUWAY:n P54.2 digitaalinen vahvistin saavuttaa 92,1 %:n hyötysuhteen 8Ω:lla ja painaa vain 8,9 kg, joten se sopii hyvin liikkuville DJ:ille ja akkukäyttöisille ulkotapahtumille.

Luokka GB laskeutuu makealle paikalle: parempi tehokkuus kuin luokka AB, parempi äänenlaatu kuin monet puhtaat kytkentämallit. Tämä tasapaino selittää sen suosion ammattimaisissa äänenvahvistinkokoonpanoissa.

Missä luokan GB vahvistimia käytetään?

Luokan GB vahvistimet näkyvät kaikkialla, missä insinöörit tarvitsevat suurta tehoa luopumatta äänen tarkkuudesta. Yleisiä sovelluksia ovat:

• Elävän äänen tuotanto: tärkeimmät PA-järjestelmät keskikokoisille ja suurille keikoille, suuritehoiset monitorijärjestelmät ja ulkoilmafestivaalit.

• Pysyvät asennukset: megakirkon pyhäkköjä, esittävän taiteen keskukset ja konferenssitilat jaetulla äänellä.

• Viihdejärjestelmät: huippuluokan yökerhojen tanssilattiat, konserttisalin kaiutinjärjestelmät ja suuret KTV-huoneet.

AUWAY PA-sarja (PA1.3, PA1.5 ja PA1.8) on kohdistettu juuri näihin käyttötarkoituksiin, skaalautuen 2x1300W:sta 2x1600W:iin 8Ω:n taajuudella eri tilan kokojen mukaan.

Oikean vahvistinjärjestelmän rakentaminen

Luokan GB vahvistinpiirin avainkomponentit – tuloaste, jännitteen vahvistusaste, kiskon kytkentäverkko, useat tehokiskot, lähtötransistorit, virtalähde, jäähdytys ja suojaus – toimivat yhdessä tuottaen puhtaan, tehokkaan ja tehokkaan äänen. Kiskojen kytkentärakenne on esityksen tähti, joka leikkaa hukkaan heitettyä lämpöä ja säilyttää samalla lineaarisen lähtöasteen uskollisuuden.

Kun määrität seuraavan järjestelmän, sovita topologia työhön. Punnitse tehoa, tehokkuutta, painoa ja äänenlaatua paikkaasi ja budjettiasi nähden. Jos haluat asiantuntija-apua valittaessa luokan GB, digitaalisten suuritehoisten vahvistimien ja kytkentäratkaisujen välillä, ota yhteyttä luotettavaan valmistajaan, kuten AUWAY, keskustelemaan projektisi vaatimuksista.

Usein kysytyt kysymykset

Mitä GB tarkoittaa luokan GB vahvistimessa?

'G' viittaa luokan G kiskokytkentään virtalähteeseen ja 'B' viittaa luokan B lähtöasteeseen. Yhdessä ne kuvaavat hybridivahvistinta, joka käyttää useita jännitekiskoja lineaarisella lähtöosuudella.

Onko GB-luokan vahvistin tehokkaampi kuin AB-luokan vahvistin?

Kyllä. Luokan GB vahvistin toimii matalamman jännitteen kiskolla hiljaisten kulujen aikana ja vaihtaa korkeampaan kiskoon vain huippujen aikana. Tämä vähentää hukkalämpöä verrattuna luokkaan AB, joka käyttää aina yhtä korkeaa kiskoa. Tehokkuusparannus tarkoittaa myös viileämpää toimintaa ja alhaisempia käyttökustannuksia.

Mitä eroa on luokan GB vahvistimella ja digitaalisella vahvistimella?

Luokan GB vahvistin käyttää lineaarista lähtöastetta kiskokytkimellä, priorisoimalla äänenlaadun ja ohjauksen. Digitaalinen (D- tai kytkin) vahvistin käyttää korkeataajuista vaihtoa maksimaalisen tehokkuuden ja kevyen painon saavuttamiseksi. Digitaaliset suuritehoiset vahvistimet, kuten AUWAY FP20000Q, tuottavat enemmän tehoa kiloa kohden, kun taas GB-luokan yksiköt suosivat äänentoistoa.

Kuinka paljon tehoa luokan GB vahvistin voi tuottaa?

Se riippuu mallista. AUWAY:n Class GB PA-sarjan teho vaihtelee 2 x 1300 W 8 Ω (PA1.3) ja 2 x 1600 W 8 Ω (PA1.8) välillä ja silta monolähtö jopa 4800 W. Digitaaliset vahvistimet voivat nousta korkeammalle, mutta luokka GB valitaan tehon ja äänenlaadun tasapainon vuoksi.

Mitkä sovellukset sopivat luokan GB vahvistimelle parhaiten?

Luokan GB vahvistimet toimivat hyvin elävän äänen vahvistamiseen keskisuurissa ja suurissa paikoissa, pysyvissä installaatioissa, kuten megakirkoissa ja esittävien taiteiden keskuksissa, sekä viihdepaikoissa, kuten yökerhoissa ja konserttisaleissa – kaikkialla, missä tarvitaan sekä suurta tehoa että puhdasta ääntä.
